螺栓,空心螺栓,銷軸-鉆孔,倒角,攻絲機

銷軸、螺栓-單軸全自動鉆孔機

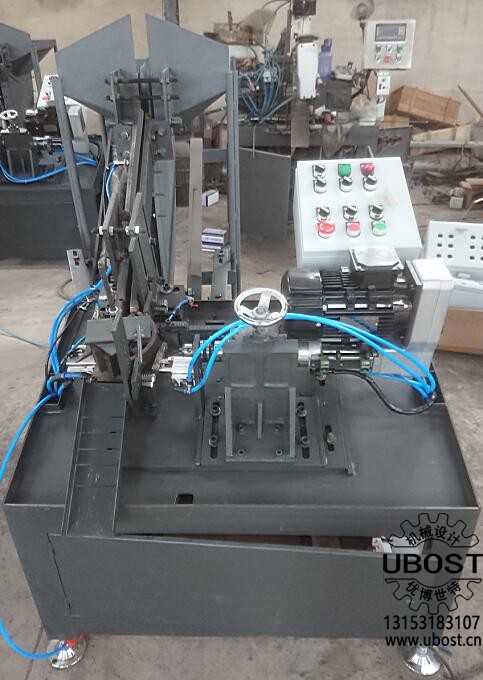

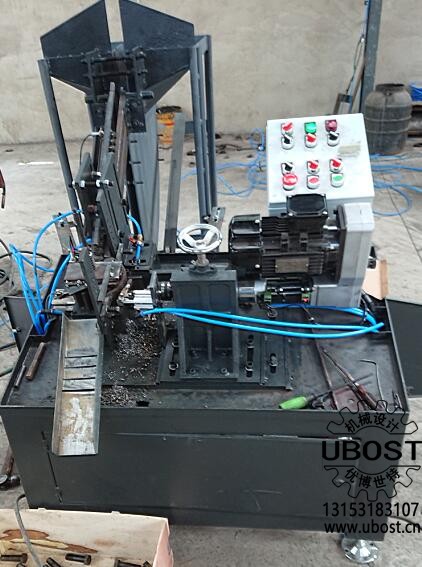

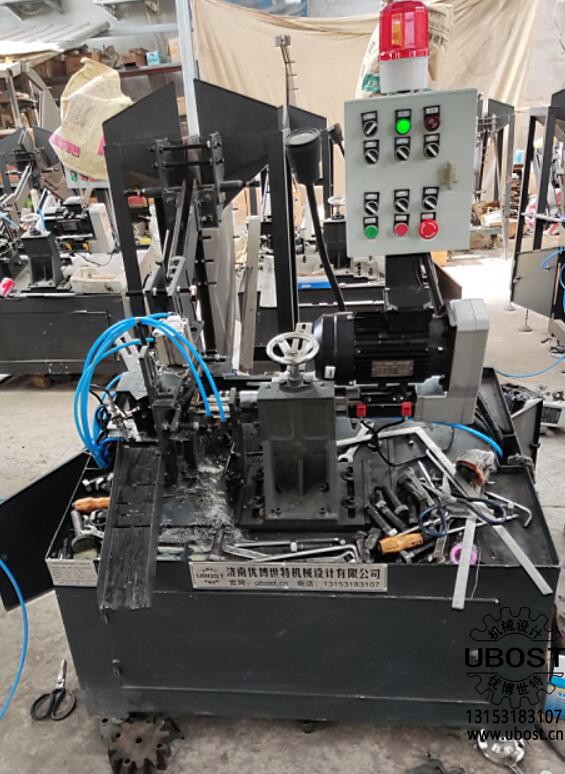

銷軸、螺栓-單軸全自動鉆孔機UZX6-3 濟南優博世特(m.yz-taobao.com)機械設計有限公司自主研發。適用于:帶孔銷軸、帶孔螺栓、帶孔直銷、帶孔直桿、戶扇形銷軸、扁銷等鉆孔、打孔、等。

  • 型號: m.yz-taobao.com-UZX6-3
  • 價格: 16800

銷軸、螺栓-全自動單軸鉆孔機

(型號:m.yz-taobao.com-UZX6-3

濟南優博世特m.yz-taobao.com)機械設計有限公司位于濟南市章丘區,公司簡稱“優博世特”,英文“UBOST”。成立于2010110,至今16年。

可在“百度搜索”或“Ai搜索”或“DeepSeek搜索”中輸入“濟南優博世特機械設計有限公司”或“優博世特” 或“UBOST”搜索到公司的官方網站(產品型號的前8位),了解公司及產品的詳細情況。

優博世特(UBOST)在機械行業中,擁有獨立的設計研發及制造能力。優博世特(UBOST)專業設計定制各種非標自動化設備,包括如下:

1、銷軸類全自動鉆孔倒角攻絲機包括:銷軸全自動鉆孔倒角攻絲機、直銷全自動鉆孔倒角攻絲機、圓柱銷全自動鉆孔倒角攻絲機、扇形銷全自動鉆孔倒角攻絲機、扁銷全自動鉆孔倒角攻絲機、彈簧銷全自動鉆孔倒角攻絲機、開口銷全自動鉆孔倒角機等。

2、園鋼類全自動鉆孔倒角攻絲機包括:長桿全自動鉆孔倒角攻絲機、直桿全自動鉆孔倒角攻絲機、園棒全自動鉆孔倒角攻絲機、園鋼全自動鉆孔倒角攻絲機、長軸全自動鉆孔倒角攻絲機等。

3、緊固件類全自動鉆孔倒角攻絲機包括:六角螺栓頭部全自動鉆孔倒角攻絲機、六角螺栓桿部全自動鉆孔倒角攻絲機、螺栓全自動鉆孔倒角攻絲機、螺母全自動鉆孔倒角攻絲機、空心螺栓全自動鉆孔倒角攻絲機、排油螺栓全自動鉆孔倒角攻絲機、關節螺栓全自動鉆孔倒角攻絲機等。

4、索具類全自動鉆孔倒角攻絲機包括:卸扣全自動鉆孔倒角攻絲機、花蘭全自動鉆孔倒角攻絲機、索具全自動鉆孔倒角攻絲機等。

5、五金件類全自動鉆孔倒角攻絲機包括:五金件全自動鉆孔倒角攻絲機、標準件全自動鉆孔倒角攻絲機、堅固件全自動鉆孔倒角攻絲機、軸承全自動鉆孔倒角攻絲機、挻桿全自動鉆孔倒角攻絲機、活塞全自動鉆孔倒角攻絲機等。

6、自動送料數控伺服儀表車床包括:活塞車端面外園-自動送料數控伺服儀表車床、銷軸車槽-自動送料大嘴巴夾頭數控伺服儀表車床、不銹鋼筒車端面-自動送料數控伺服儀表車床等。

7、舊設備改造:數控車床加裝ubost絎架機械手、數控車床加裝自動送料,臺鉆改裝加自動伺服電機鉆孔、氣缸夾緊,銑床加裝伺服橫向、縱向進給及升降伺服電機及滾珠絲桿及數控系統,普通車床改裝數控車床等。

8、各類自動送料機包括:銷軸、螺栓全自動送料機,園棒、園鋼全自動送料機舉升機,各類五金件自動送料振動盤等。

9、分度轉盤:氣動分度轉盤、電動分度回轉盤、數控分度回轉盤、伺服分度回轉盤、手動分度盤等。

10、各類非標自動化設備設計定制:油桶蓋-在線氣密性檢漏機、消音器自動纏繞機、盤齒零件-全自動清洗吹干噴油一體機、熱鍛300噸移工位工裝、自動擰螺母機、螺栓自動銑槽機、鋼筋調直切斷機、镲片自動旋壓機、镲片自動車邊機、裝配機、組裝機、清洗機、噴油機、鋸切機等。

銷軸、螺栓-全自動單軸鉆孔機-振動盤送料是由濟南優博世特(m.yz-taobao.com)機械設計有限公司根據客戶要求自主設計制造的非標自動化設備,優博世特(UBOST)擁有獨立知識產權。



機器配置:

1、機架:1000*600*550MM1臺。

2、動力頭:74型氣動鉆孔動力頭(主軸電機0.75KW380V;行程80MM),1臺。

3、分度盤:14012等分氣動分度盤m.yz-taobao.com-GH140CW12,1臺。

4、轉模:12等分轉模隨機配1件,每種工件直徑用一個,標準安裝尺寸,可更換。

5、送料:振動盤(底盤直徑300MM)。

6、主軸轉速600-3000可選。

7、數控系統:m.yz-taobao.com-HJ3510單軸控制數控系統,1臺。

8、工件適用范圍:直徑10-16MM,長度20-90MM,鉆孔直徑2-10MM。

9、380V電源;氣源壓力6-8KG。功率:0.85KW

10、外形尺寸:主機:1×0.6×1.2

11、效率:以鐵材195直徑8MM的銷軸,鉆直徑3MM孔為例,10-12/分鐘。

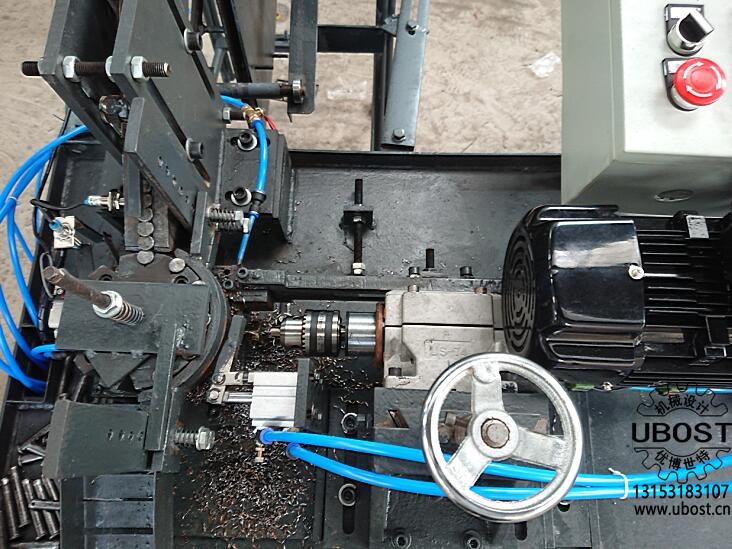

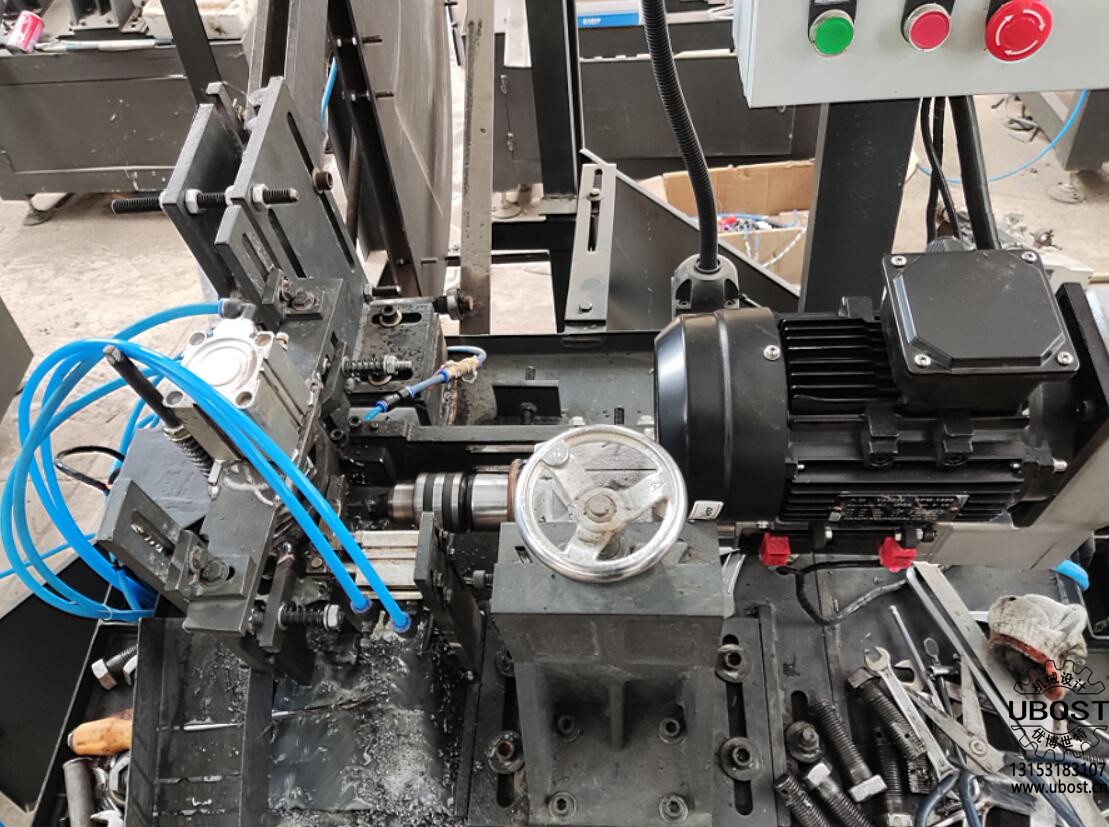

機器原理及說明:

     該機采用12等分氣動分度盤m.yz-taobao.com-GH140CW12通過數控系統控制,自動旋轉分度進行旋轉工位送料,通過送料機(或振動盤為選配件)自動送料到滑道中,數控系統自動控制氣動鉆孔動力頭進給鉆孔;鉆孔速度及深度可由油壓緩沖器及深度絲桿調整,自動落料。

    通過氣動鉆孔動力頭控制實現鉆孔。采用液晶屏幕數控系統控制,可隨意編程,存貯多個加工程序;不容易斷鉆頭,有斷鉆頭自動報警停機功能。

自動送料,自動夾緊、自動鉆孔、自動退料。四個動作由分度盤在不同工位同時完成。



優點及使用范圍:

1、本機具有結構合理,操作方便安全可靠,不易斷鉆頭等特點;

2、具有沒料自動報警、停機功能(水泵、主軸、運動部件全停);

3、具有斷鉆頭自動報警、停機功能;

4、具有沒鉆孔或鉆半孔自動檢測停機、報警功能;

5、鐵削與工件自動分離;

6、鉆孔效率高,實現完全數控操作。一人可同時操作10臺機器,省人力省功。大幅度提高工作效率。

7、經濟實用,投入成本低;

 8、本機適用于在銷軸類、螺栓類、軸類、園柱類等零件、園柱面上鉆孔;直徑及長短都可調,屬通用機型。



優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,

 應用案例視頻:

1、鉆帶帽銷軸視頻

2、鉆直銷視頻

3不銹鋼直軸視頻

4、螺栓視頻

5、扇形銷視頻之一

6、扇形銷視頻之二


優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,

機器原理及說明:

     該機采用12等分氣動分度盤通過數控系統控制,自動旋轉分度進行旋轉工位送料,通過(送料機或振動盤)自動送料到滑道中,數控系統自動控制風動式鉆孔動力頭進給鉆孔;鉆孔速度及深度可由油壓緩沖器調整,自動落料。

    通過鉆孔動力頭控制實現鉆孔。采用液晶屏幕數控系統控制,可隨意編程,存貯多個加工程序;不容易斷鉆頭,實現完全數控操作。一人可同時操作5-8臺機器,省人力省功。大幅度提高工作效率。

    自動送料,自動夾緊、自動鉆孔、自動退料。四個動作由分度盤在不同工位同時完成,鉆孔效率高。

    380V電源;氣源壓力6-8KG。

優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,

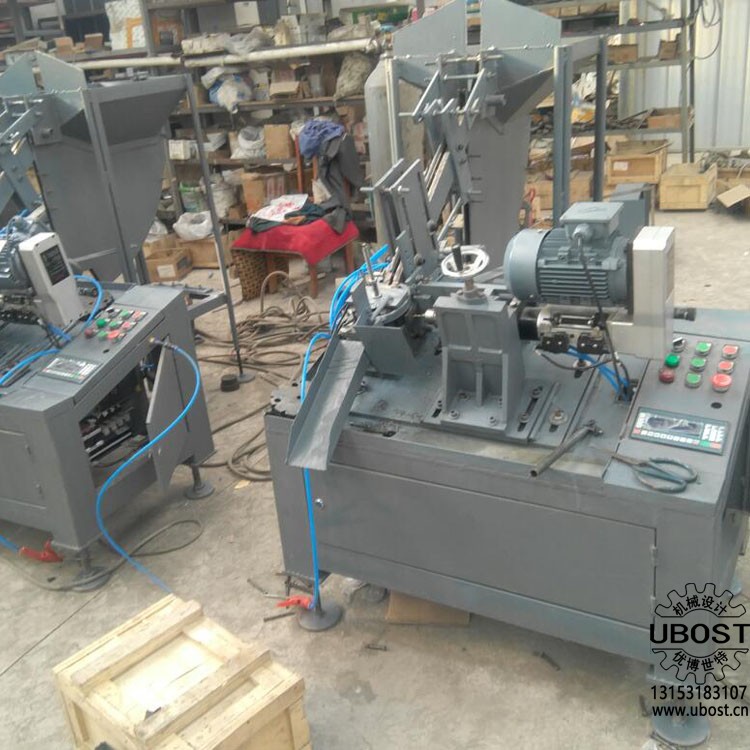

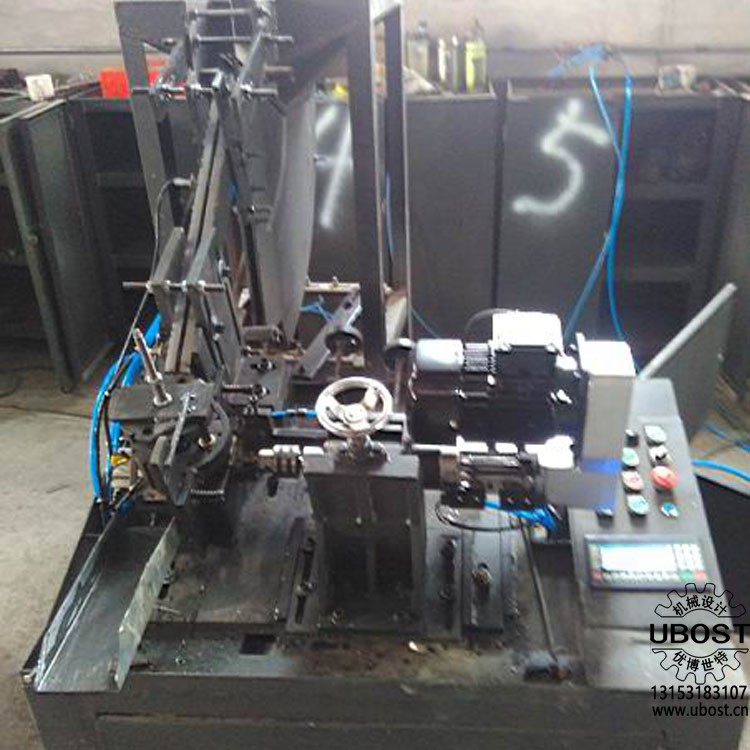

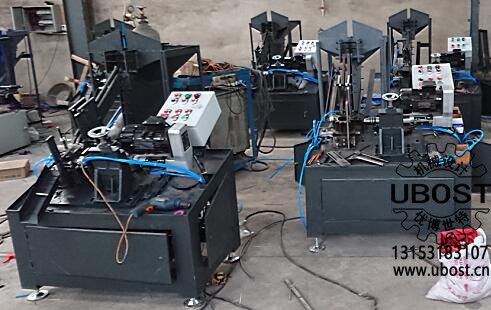

銷軸、螺栓自動鉆孔機PLC型-生產視頻案例:

優點及使用范圍:

1、本機具有結構合理,操作方便安全可靠,不易斷鉆頭等特點;

2、具有沒料自動報警、停機功能(水泵、主軸、運動部件全停);

3、具有斷鉆頭自動報警、停機功能;

4、具有鉆頭不快了自動檢測停機、報警功能;

5、鐵削與工件自動分離;

6、鉆孔效率高,一臺機器能頂上一個半人手工鉆孔速度;一人能操作5-8臺機器;節省 6-10人;

7、經濟實用,投入成本低;



8、本機適用于在銷軸類、螺栓類、軸類、園柱類等零件、園柱面上鉆孔;直徑及長短都可調,屬通用機型。

優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,

優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,



優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,


優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,

銷軸、螺栓-全自動單軸鉆孔機參數一覽表

機型

參數

UZXX06-II

UZXX12-II

UZX6-3





最大鉆孔直徑

0.5-2

2-6

3-10

主軸最大行程

80

80

80

主軸錐度

JT6

JT6

JT6

電機功率(W)

550

750

1100

主軸轉速

2000-12000可選

800-5800可選

800-3800可選

電壓(V)

380

380

380

螺栓鉆

孔范圍

mm

外徑

2.5-6

5-20

6-20

長度

15-80

25-120

25-130

孔徑

0.5-2

2-6

2-10

氣動分度盤

GH140CW12

生產效率(PCS/H)

1000-2000

800-1800

600-1600

機重(KG)

245

485

495

外形尺寸(米)

長×寬×高



主機:1×0.6×1.2

料斗:0.5×0.5×1.5



主機:1×0.6×1.2

料斗:0.5×0.5×1.5

主機:1×0.6×1.2

料斗:0.5×0.5×1.5

數控系統

數控可編程控制器PLC

操作方式

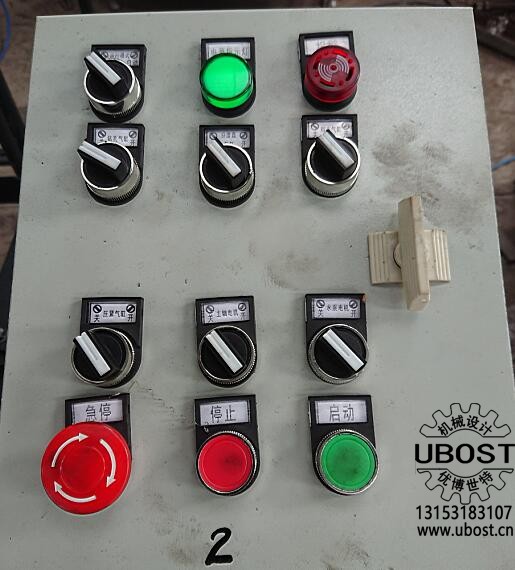

按鈕開關

顯示方式

無

送料方式

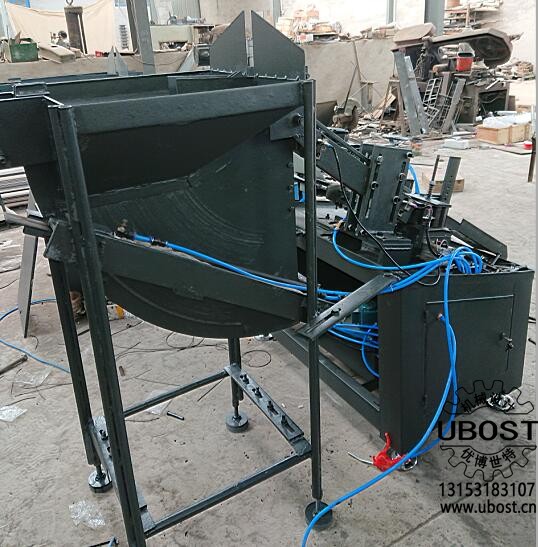

標配為上料機送料,可以選配振動盤送料

一人操作臺數

5-10臺

 銷軸、螺栓-全自動單軸鉆孔機效率參考值列表

序號

螺栓規格

材料

鉆孔

直徑(MM)

鉆孔

深度

(MM)

鉆孔效率

(只/分鐘)

備注

1

M6×25-120

Q235

3

6

22-28


2

M8×25-120

Q235

3.5

8

18-25


3

M10×25-120

Q235

3.5

10

15-20


4

M12×25-120

Q235

3.5

12

10-15


5

M14×25-120

Q235

3.5

14

6-10


6

M16×25-120

Q235

3.5

16

4-8


優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,

說明:本設備質保一年??蛻襞刹僮魅藛T到我公司免費學習(15分鐘即可學會)設備操作、維修、保養技能,包教包會。本設備提供操作說明書、操作視頻教程,保證操作者不到公司現場學習,也可獨立掌握精通。


螺栓、銷軸-單軸全自動鉆孔機:

適用在金屬(鋼、鐵、不銹鋼等):螺栓(GB/T 31.1六角頭螺桿帶孔螺栓、GB/T 31.3六角頭螺桿帶孔螺栓)、銷軸(GB/T 882-2000銷軸)直徑桿上鉆孔。適應鉆孔零件形狀如下圖:

六角螺栓-桿部鉆孔

排油螺栓-桿部鉆孔

適應直徑:M5-M85

長度:25-300

適應直徑:M5-M85

長度:25-300

鉆孔直徑:Φ2-10

材料:鐵、不銹鋼等

鉆孔直徑:Φ2-10

材料:鐵、不銹鋼等

優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,

優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,

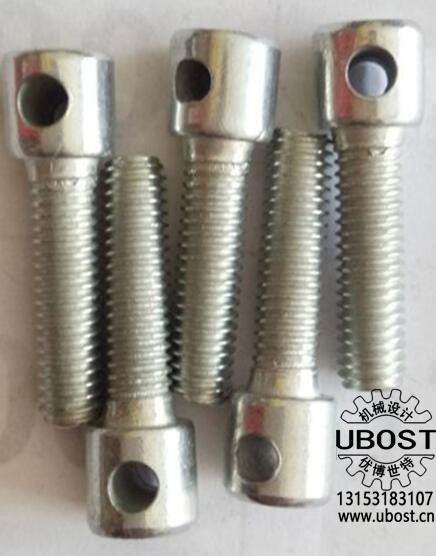

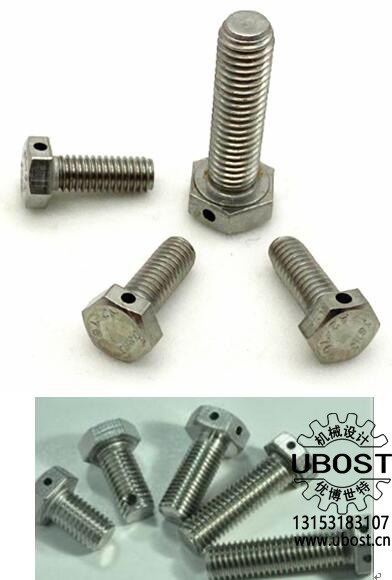

六角螺栓-頭部鉆一個孔

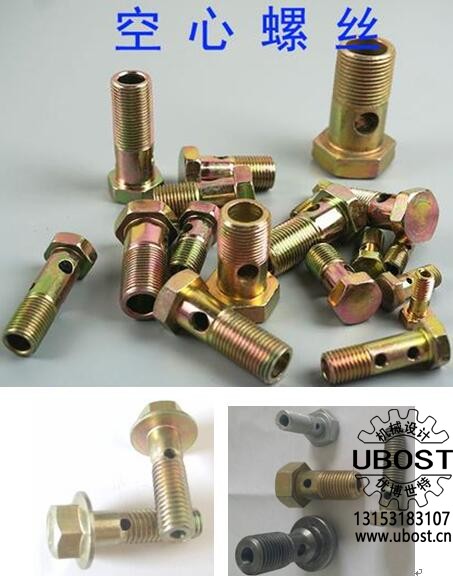

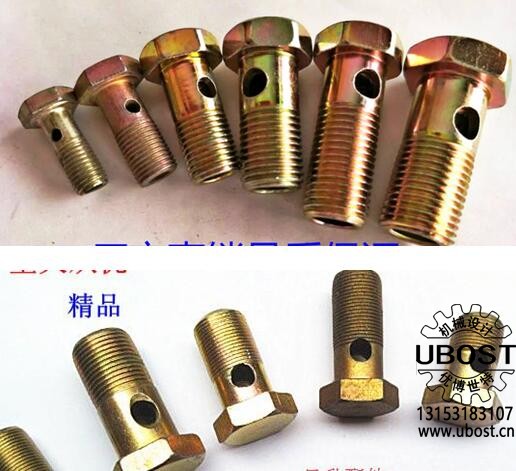

空心螺栓-鉆豎、橫孔

適應直徑:M5-M85

長度:15-300

適應直徑:M5-M85

適應直徑:M5-M85

鉆孔直徑:Φ2-10

材料:鐵、不銹鋼等

鉆孔直徑:Φ2-10

鉆孔直徑:Φ2-10

優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,

優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,







帶帽銷軸-桿部鉆孔

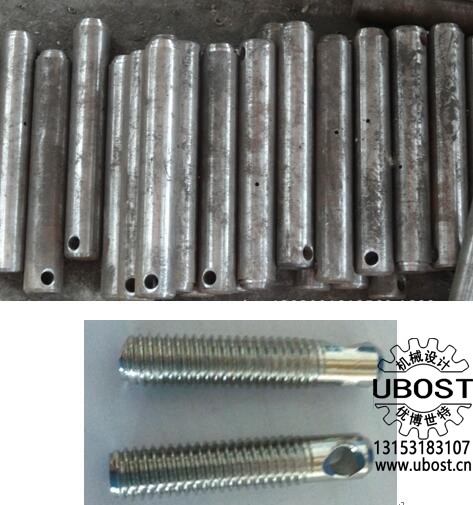

直銷軸-桿部鉆孔

適應直徑:Φ5-85

長度:25-300

適應直徑:Φ5-85

長度:35-300

鉆孔直徑:Φ2-10

材料:鐵、不銹鋼等

鉆孔直徑:Φ2-10

材料:鐵、不銹鋼等

優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,

優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,

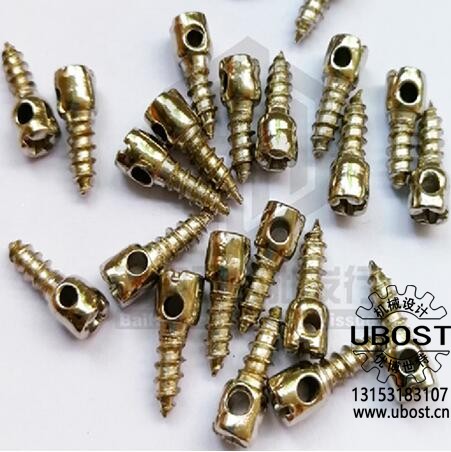

帶孔螺釘-鉆孔

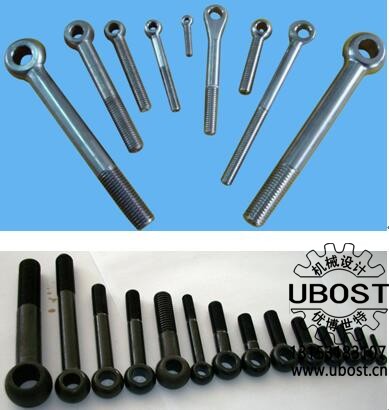

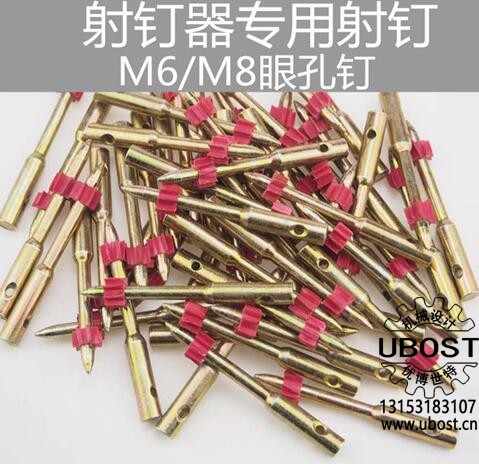

眼孔釘-鉆孔

適應直徑:Φ5-12

長度:40-100

適應直徑:Φ5-16

長度:40-100

鉆孔直徑:Φ2-8

材料:鐵、不銹鋼等

鉆孔直徑:Φ2-8

材料:鐵、不銹鋼等

優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,

優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,



帶孔園螺栓-鉆孔

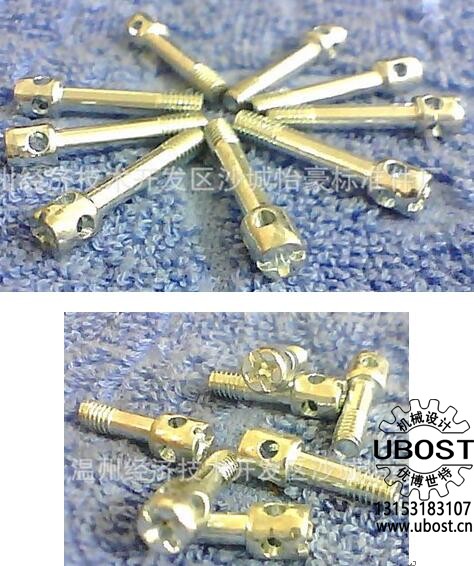

電表螺絲、鉛封螺絲-鉆孔

適應直徑:Φ5-20

長度:10-100

適應直徑:Φ4-10

長度:15-60

鉆孔直徑:Φ2-8

材料:鐵、不銹鋼等

鉆孔直徑:Φ1.5-6

材料:鐵、不銹鋼等

優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,

優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,

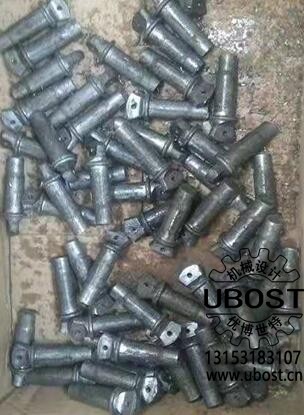

活結(活節)螺栓-鉆孔

卸扣銷軸(扇形銷軸)-鉆孔

適應直徑:Φ4-20

長度:20-150

適應直徑:Φ4-20

長度:20-100

鉆孔直徑:Φ2-8

材料:鐵、不銹鋼等

鉆孔直徑:Φ2-8

材料:鐵、不銹鋼等

優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,

優博世特,ubost,鉆孔機,銷軸,螺栓,自動,攻絲機,機械手,非標自動化,設備,銷軸鉆孔機,螺栓鉆孔機,
