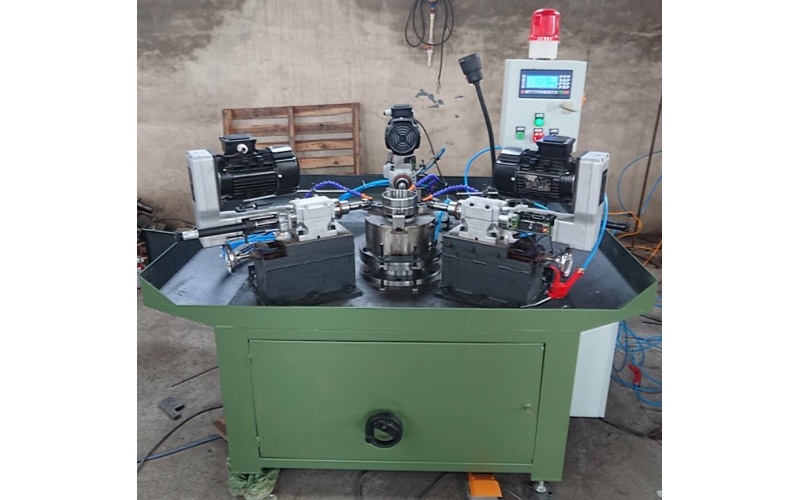

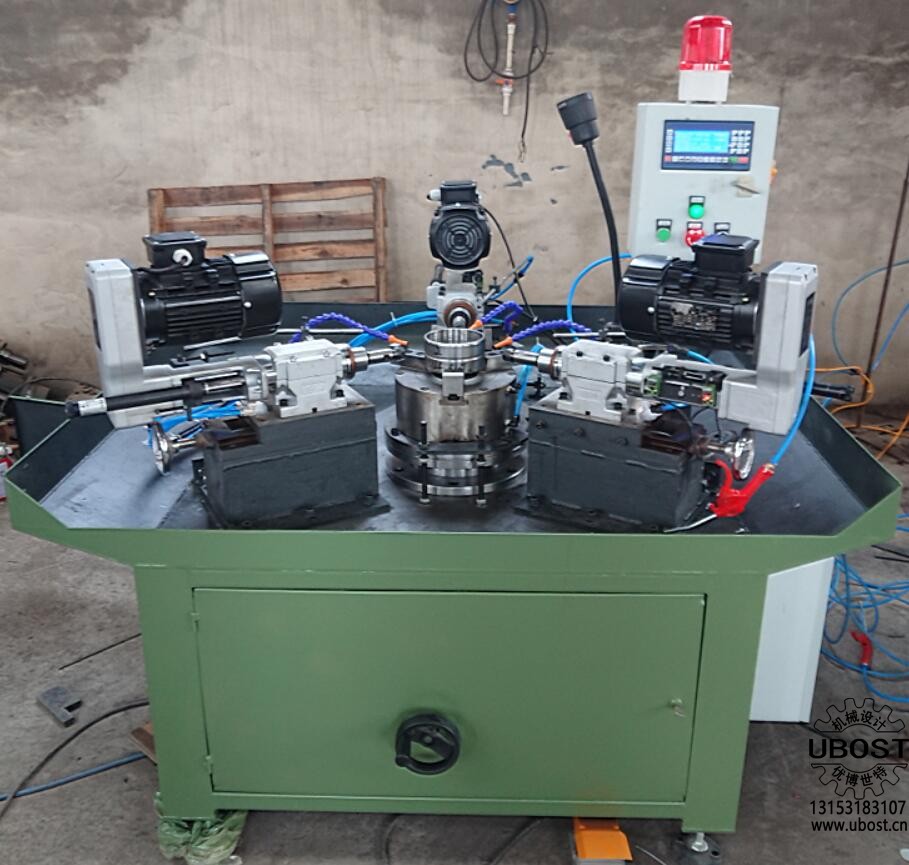

軸承圈-3軸氣動自動鉆孔機
(型號:m.yz-taobao.com-UZ3GC-74)
濟南優博世特(m.yz-taobao.com)機械設計有限公司位于濟南市章丘區,公司簡稱“優博世特”,英文“UBOST”。成立于2010年1月10日,至今15年。
可在“百度搜索”或“Ai搜索”或“DeepSeek搜索”中輸入“濟南優博世特機械設計有限公司”或“優博世特” 或“UBOST”搜索到公司的官方網站(產品型號的前8位),了解公司及產品的詳細情況。
優博世特(UBOST)在機械行業中,擁有獨立的設計研發及制造能力。優博世特(UBOST)專業設計定制各種非標自動化設備,包括如下:
1、銷軸類全自動鉆孔倒角攻絲機包括:銷軸全自動鉆孔倒角攻絲機、直銷全自動鉆孔倒角攻絲機、圓柱銷全自動鉆孔倒角攻絲機、扇形銷全自動鉆孔倒角攻絲機、扁銷全自動鉆孔倒角攻絲機、彈簧銷全自動鉆孔倒角攻絲機、開口銷全自動鉆孔倒角機等。
2、園鋼類全自動鉆孔倒角攻絲機包括:長桿全自動鉆孔倒角攻絲機、直桿全自動鉆孔倒角攻絲機、園棒全自動鉆孔倒角攻絲機、園鋼全自動鉆孔倒角攻絲機、長軸全自動鉆孔倒角攻絲機等。
3、緊固件類全自動鉆孔倒角攻絲機包括:六角螺栓頭部全自動鉆孔倒角攻絲機、六角螺栓桿部全自動鉆孔倒角攻絲機、螺栓全自動鉆孔倒角攻絲機、螺母全自動鉆孔倒角攻絲機、空心螺栓全自動鉆孔倒角攻絲機、排油螺栓全自動鉆孔倒角攻絲機、關節螺栓全自動鉆孔倒角攻絲機等。
4、索具類全自動鉆孔倒角攻絲機包括:卸扣全自動鉆孔倒角攻絲機、花蘭全自動鉆孔倒角攻絲機、索具全自動鉆孔倒角攻絲機等。
5、五金件類全自動鉆孔倒角攻絲機包括:五金件全自動鉆孔倒角攻絲機、標準件全自動鉆孔倒角攻絲機、堅固件全自動鉆孔倒角攻絲機、軸承全自動鉆孔倒角攻絲機、挻桿全自動鉆孔倒角攻絲機、活塞全自動鉆孔倒角攻絲機等。
6、自動送料數控伺服儀表車床包括:活塞車端面外園-自動送料數控伺服儀表車床、銷軸車槽-自動送料大嘴巴夾頭數控伺服儀表車床、不銹鋼筒車端面-自動送料數控伺服儀表車床等。
7、舊設備改造:數控車床加裝ubost絎架機械手、數控車床加裝自動送料,臺鉆改裝加自動伺服電機鉆孔、氣缸夾緊,銑床加裝伺服橫向、縱向進給及升降伺服電機及滾珠絲桿及數控系統,普通車床改裝數控車床等。
8、各類自動送料機包括:銷軸、螺栓全自動送料機,園棒、園鋼全自動送料機舉升機,各類五金件自動送料振動盤等。
9、分度轉盤:氣動分度轉盤、電動分度回轉盤、數控分度回轉盤、伺服分度回轉盤、手動分度盤等。
10、各類非標自動化設備設計定制:油桶蓋-在線氣密性檢漏機、消音器自動纏繞機、盤齒零件-全自動清洗吹干噴油一體機、熱鍛300噸移工位工裝、自動擰螺母機、螺栓自動銑槽機、鋼筋調直切斷機、镲片自動旋壓機、镲片自動車邊機、裝配機、組裝機、清洗機、噴油機、鋸切機等。
軸承圈-3軸氣動自動鉆孔機是由濟南優博世特(m.yz-taobao.com)機械設計有限公司根據客戶要求自主設計制造的非標自動化設備,優博世特(UBOST)擁有獨立知識產權。
機器配置:
1、冷卻:40W水泵,1臺。
2、動力頭:74型氣動鉆孔動力頭(主軸電機0.75KW,380V;行程80MM),3臺。
3、動力頭平行夾具:m.yz-taobao.com-74,3臺。
4、夾緊方式:氣動(立式內置氣缸卡盤)卡盤250,1臺。
5、主軸轉速:2000可選。
6、數控系統:m.yz-taobao.com-HJ3510單軸控制數控系統,1臺。
7、本機適應鉆孔的工件范圍:直徑:60-280MM,鉆孔數量:3個。鉆孔直徑2-10MM。
8、380V電源;氣源壓力6-8KG。功率:2.5KW。
10、外形尺寸:1200×1000×1100MM,機器重量:500KG。
11、效率:12-15秒/件。
機器原理及說明:

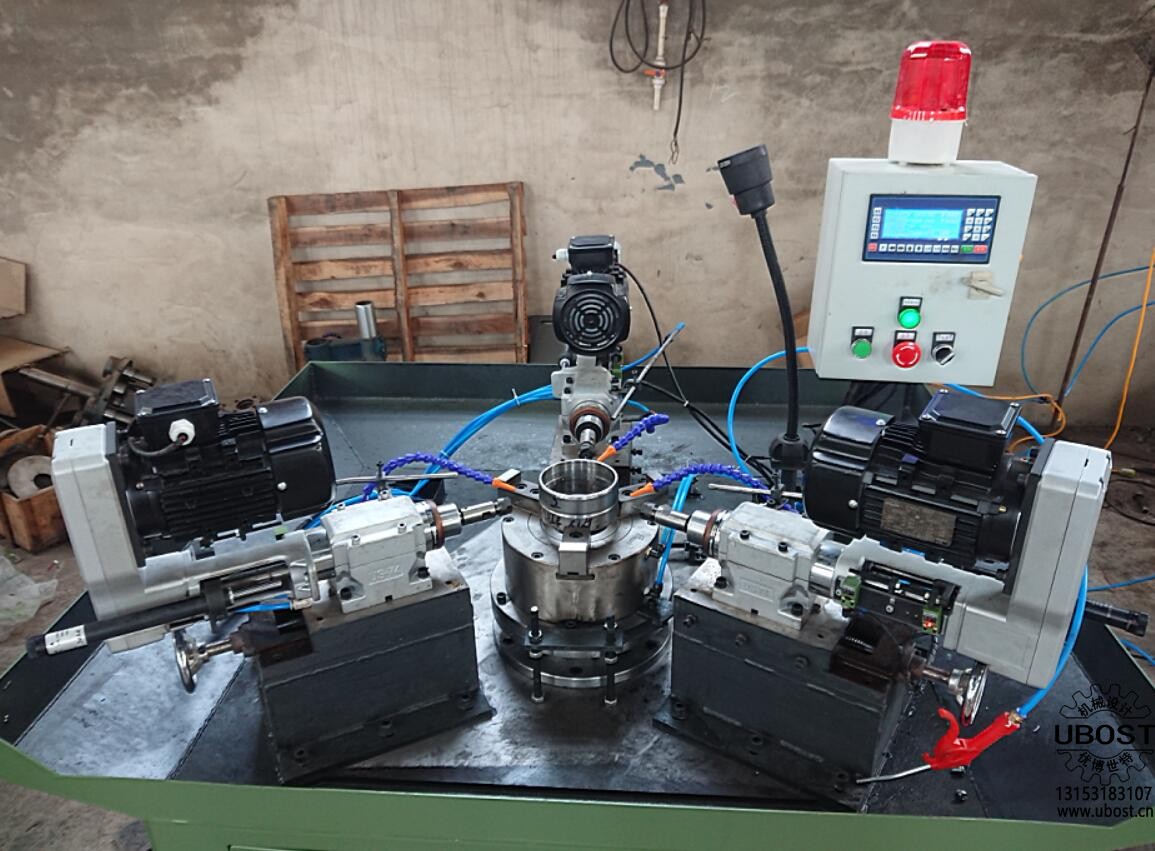

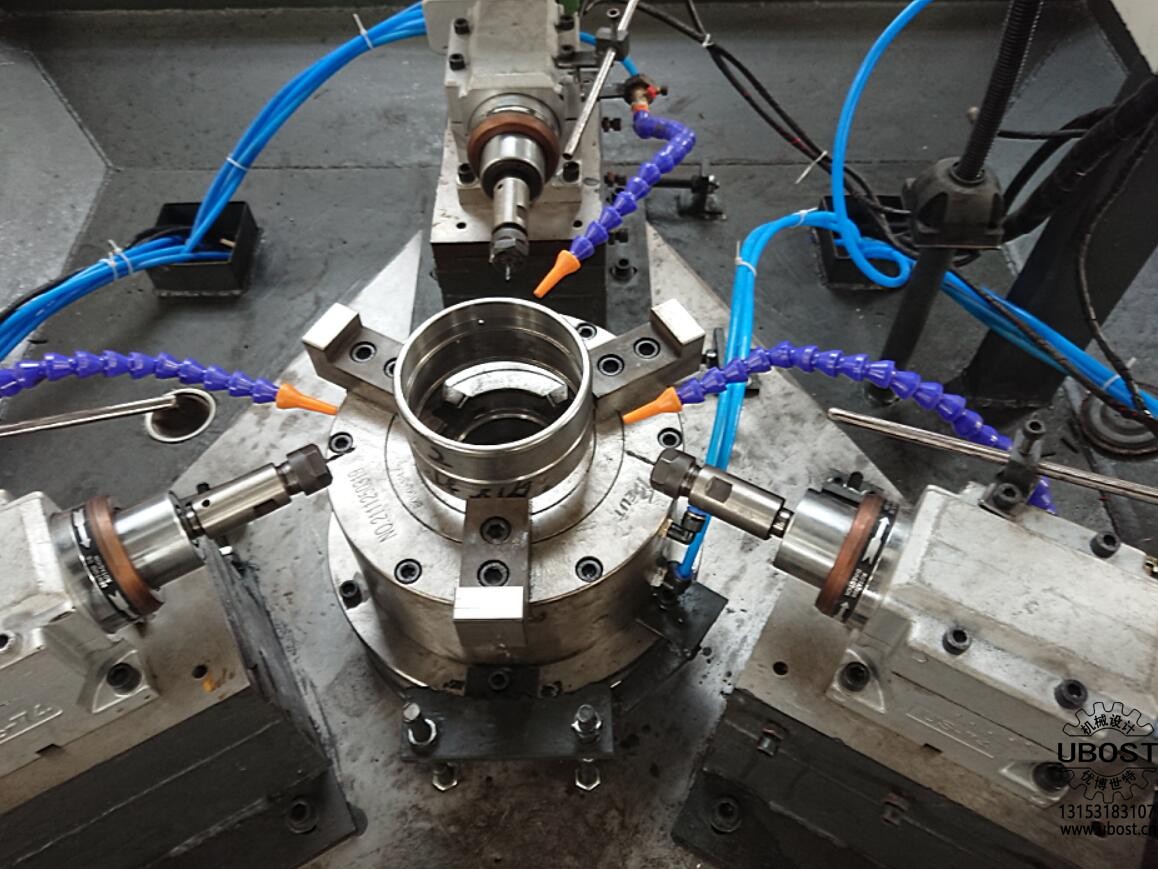

1、本機由3臺74氣動鉆孔動力頭(主軸電機0.75KW),臥式安裝各成等分120角。(進給為 油壓緩沖器調節快慢速進給,行程為80MM。用來鉆等分3個孔。氣動(立式內置氣缸卡盤)卡盤250,下面加裝升降結構。
2、3個動力頭下面加裝橫向滑臺,可手動調節距離行程150MM位置。
3、機臺上安裝一臺氣動(立式內置氣缸卡盤、直徑 250MM)。
4、380/220V 電源;氣源壓力 6-8KG。
5、卡盤處可實現高度調節,調節行程100mm(調整結束具備鎖緊功能)。
6、鉆套配m.yz-taobao.com-ER16的,筒夾直徑3MM各配3只。
7、電源采用三相四線制(三根火線L1、L2、L3,一根零線N)380V/220V,總進線采用四芯電纜2.5平方以上;氣源壓力8KG,總進氣管直徑為8MM。
優點及使用范圍:
1、本機具有結構合理,操作方便安全可靠,不易斷鉆頭等特點;
2、鉆孔效率高。
3、經濟實用,投入成本低;
4、本機適用于在園環類、軸承圈類、管類、園柱類等零件、園柱面上鉆三等分的3個鉆;直徑及高度都可調,屬通用機型。
機器配置:
參數 | 配置 | 單位 | 數量 |
型號 | m.yz-taobao.com-UZ3GC-74 |
|
|
機架 | 尺寸(MM):1300*1300*650 | 臺 | 1 |
氣動鉆孔動力頭 | 74型,進給行程80,主軸電機1.1KW | 臺 | 3 |
氣動鉆孔動力頭座 | 燕尾槽滑臺行程100MM | 臺 | 3 |
最大鉆孔直徑 | 10 |
|
|
主軸最大行程 | 80 |
|
|
主軸錐度 | JT6 |
|
|
氣動三爪卡盤 | 250 | 臺 | 1 |
手搖升降臺 | 升降高度100MM |
|
|
功率(KW) | 3.5 |
|
|
主軸轉速 | 800-3000可選,更換不同直徑的同步帶輪 |
|
|
電壓(V) | 380/220,三相四線制 |
|
|
適用軸承圈范圍 | 外徑 | 80-300 |
|
|
高度 | 10-90 |
|
|
孔徑 | 2-10 |
|
|
生產效率(秒/件) | 以3.2直徑鉆孔為例:5-10秒/件 |
|
|
機重(KG) | 600 |
|
|
外形尺寸(M) | 1.3×1.3×1.2 |
|
|
數控系統 | 3510單軸控制器 |
|
|
操作方式 | 觸摸按鍵 |
|
|
顯示方式 | 液晶屏 |
|
|
送料方式 | 標配為人工放料 |
|
|
一人操作臺數 | 1-3臺 |
|
|
本機型優點:
1、適用范圍:能鉆環形圈類零件。
2、更換不同工件方便、快捷,操作簡單。
