軸承圈-五軸鉆削中心
軸承圈-五軸鉆削中心(型號:UZ5Z-5)是由濟南優博世特(UBOST)機械設計有限公司自主設計研發的專利級數控自動化設備。
- 型號: m.yz-taobao.com-UZ5Z-5
- 價格: 59800
軸承圈-五軸鉆削中心(型號:UZ5Z-5)是由濟南優博世特(UBOST)機械設計有限公司自主設計研發的專利級數控自動化設備。
軸承圈-五軸鉆削中心
(型號:m.yz-taobao.com-UZ5Z-5)
濟南優博世特機械設計(m.yz-taobao.com)有限公司位于濟南市章丘區,公司簡稱“優博世特”,英文“UBOST”。成立于2010年1月10日,至今15年。在機械行業中,擁有獨立的設計研發及制造能力。優博世特(UBOST)專業設計定制各種非標自動化設備,包括如下:
1、 銷軸類全自動鉆孔倒角攻絲機包括:銷軸全自動鉆孔倒角攻絲機、直銷全自動鉆孔倒角攻絲機、圓柱銷全自動鉆孔倒角攻絲機、扇形銷全自動鉆孔倒角攻絲機、扁銷全自動鉆孔倒角攻絲機、彈簧銷全自動鉆孔倒角攻絲機、開口銷全自動鉆孔倒角機等。
2、 園鋼類全自動鉆孔倒角攻絲機包括:長桿全自動鉆孔倒角攻絲機、直桿全自動鉆孔倒角攻絲機、園棒全自動鉆孔倒角攻絲機、園鋼全自動鉆孔倒角攻絲機、長軸全自動鉆孔倒角攻絲機等。
3、 緊固件類全自動鉆孔倒角攻絲機包括:六角螺栓頭部全自動鉆孔倒角攻絲機、六角螺栓桿部全自動鉆孔倒角攻絲機、螺栓全自動鉆孔倒角攻絲機、螺母全自動鉆孔倒角攻絲機、空心螺栓全自動鉆孔倒角攻絲機、排油螺栓全自動鉆孔倒角攻絲機、關節螺栓全自動鉆孔倒角攻絲機等。
4、 索具類全自動鉆孔倒角攻絲機包括:卸扣全自動鉆孔倒角攻絲機、花蘭全自動鉆孔倒角攻絲機、索具全自動鉆孔倒角攻絲機等。
5、 五金件類全自動鉆孔倒角攻絲機包括:五金件全自動鉆孔倒角攻絲機、標準件全自動鉆孔倒角攻絲機、堅固件全自動鉆孔倒角攻絲機、軸承全自動鉆孔倒角攻絲機、挻桿全自動鉆孔倒角攻絲機、活塞全自動鉆孔倒角攻絲機等。
6、 自動送料數控伺服儀表車床包括:活塞車端面外園-自動送料數控伺服儀表車床、銷軸車槽-自動送料大嘴巴夾頭數控伺服儀表車床、不銹鋼筒車端面-自動送料數控伺服儀表車床等。
7、 舊設備改造:數控車床加裝自動送料,臺鉆改裝加自動伺服電機鉆孔、氣缸夾緊,銑床加裝伺服橫向、縱向進給及升降伺服電機及滾珠絲桿及數控系統,普通車床改裝數控車床等。
8、 各類自動送料機包括:銷軸、螺栓全自動送料機,園棒、園鋼全自動送料機舉升機,各類五金件自動送料振動盤等。
9、 分度轉盤:氣動分度轉盤、電動分度回轉盤、數控分度回轉盤、伺服分度回轉盤、手動分度盤等。
10、各類非標自動化設備設計定制:裝配機、組裝機、清洗機、噴油機、銑槽機、鋼筋調直切斷機、鋸切機等。
軸承圈-五軸鉆削中心是由濟南優博世特(m.yz-taobao.com)機械設計有限公司根據客戶要求自主設計制造的非標自動化設備,優博世特(UBOST)擁有獨立知識產權。
機器原理及說明:

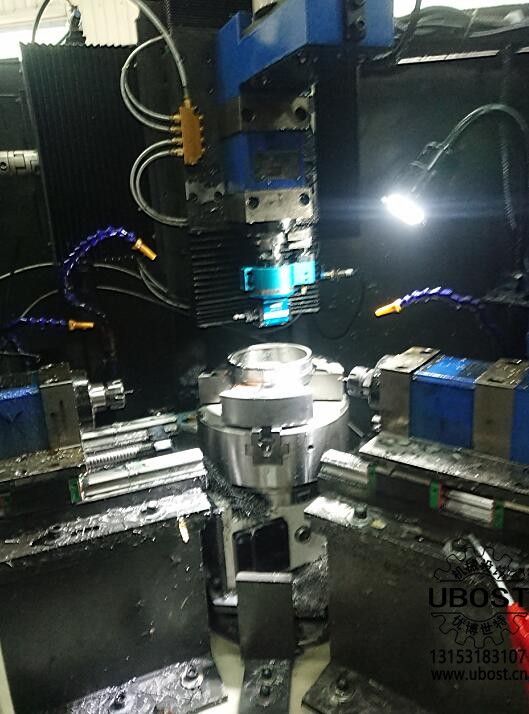

該機采用五臺高精密伺服電機驅動X軸、Y軸、Z軸、A軸、B軸(數控分度盤),采用多普康的五軸聯動的數控控制系統。實現軸承內外圈上的多個油孔的鉆孔及倒內外角功能。
采用液晶屏幕五軸數控系統控制,可隨意編程,存貯多個加工程序;不容易斷鉆頭,實現完全數控操作。
人工放料,自動夾緊(液壓)、自動鉆孔、自動倒內側角、自動倒外側角、自動松開。
380V電源;氣源壓力6-8KG。
適用鉆孔零件:
零件適用范圍:(單位:毫米)
序號 | 零件名稱 | 直徑 | 高度 | 鉆孔直徑 | 鉆孔位置 |
1 | 軸承外圈 | 100-280 | 50-100 | 2-8 | 可調 |
2 | 軸承內圈 | 100-280 | 50-100 | 2-8 | 可調 |
優點及使用范圍:
1、本機具有結構合理,操作方便安全可靠,不易斷鉆頭等特點;
2、五軸聯動;
3、本機適用于在環類零件、園柱面上鉆孔、倒內外角;直徑、高度及鉆孔大小都可調,屬通用機型。
軸承圈-五軸鉆削中心參數一覽表
機型 參數 | UZ5Z-5 | |||
最大鉆孔直徑 | 2-8 | |||
主軸最大行程 | 150 | |||
主軸錐度 | ER20/ER11 | |||
電機功率(W) | 1.1KW3臺 | |||
主軸轉速 | 800-5800可選 | |||
電壓(V) | 380 | |||
機重(KG) | 2585 | |||
外形尺寸(米):長×寬×高 | 1.7×1.4×1.7 | |||
數控系統 | 數控可編程控制系統P2M | |||
操作方式 | 觸摸按鍵 | |||
顯示方式 | 液晶屏 |
