銷軸-全自動鉆孔、單倒角機
銷軸、螺栓-兩軸全自動鉆孔、單倒角一體機（型號：UZ2G-3）是由濟南優博世特（UBOST）機械設計有限公司自主設計研發的專利級數控自動化設備。
- 型號： m.yz-taobao.com-UZ2XZ1-1
- 價格： 18800
銷軸-全自動鉆孔、單倒角機
（型號：m.yz-taobao.com-UZ2XZ1-1）
濟南優博世特機械設計（m.yz-taobao.com）有限公司位于濟南市章丘區，公司簡稱“優博世特”，英文“UBOST”。成立于2010年1月10日，至今15年。在機械行業中，擁有獨立的設計研發及制造能力。優博世特（UBOST）專業設計定制各種非標自動化設備，包括如下：
1、 銷軸類全自動鉆孔倒角攻絲機包括：銷軸全自動鉆孔倒角攻絲機、直銷全自動鉆孔倒角攻絲機、圓柱銷全自動鉆孔倒角攻絲機、扇形銷全自動鉆孔倒角攻絲機、扁銷全自動鉆孔倒角攻絲機、彈簧銷全自動鉆孔倒角攻絲機、開口銷全自動鉆孔倒角機等。
2、 園鋼類全自動鉆孔倒角攻絲機包括：長桿全自動鉆孔倒角攻絲機、直桿全自動鉆孔倒角攻絲機、園棒全自動鉆孔倒角攻絲機、園鋼全自動鉆孔倒角攻絲機、長軸全自動鉆孔倒角攻絲機等。
3、 緊固件類全自動鉆孔倒角攻絲機包括：六角螺栓頭部全自動鉆孔倒角攻絲機、六角螺栓桿部全自動鉆孔倒角攻絲機、螺栓全自動鉆孔倒角攻絲機、螺母全自動鉆孔倒角攻絲機、空心螺栓全自動鉆孔倒角攻絲機、排油螺栓全自動鉆孔倒角攻絲機、關節螺栓全自動鉆孔倒角攻絲機等。
4、 索具類全自動鉆孔倒角攻絲機包括：卸扣全自動鉆孔倒角攻絲機、花蘭全自動鉆孔倒角攻絲機、索具全自動鉆孔倒角攻絲機等。
5、 五金件類全自動鉆孔倒角攻絲機包括：五金件全自動鉆孔倒角攻絲機、標準件全自動鉆孔倒角攻絲機、堅固件全自動鉆孔倒角攻絲機、軸承全自動鉆孔倒角攻絲機、挻桿全自動鉆孔倒角攻絲機、活塞全自動鉆孔倒角攻絲機等。
6、 自動送料數控伺服儀表車床包括：活塞車端面外園-自動送料數控伺服儀表車床、銷軸車槽-自動送料大嘴巴夾頭數控伺服儀表車床、不銹鋼筒車端面-自動送料數控伺服儀表車床等。
7、 舊設備改造：數控車床加裝自動送料，臺鉆改裝加自動伺服電機鉆孔、氣缸夾緊，銑床加裝伺服橫向、縱向進給及升降伺服電機及滾珠絲桿及數控系統，普通車床改裝數控車床等。
8、 各類自動送料機包括：銷軸、螺栓全自動送料機，園棒、園鋼全自動送料機舉升機，各類五金件自動送料振動盤等。
9、 分度轉盤：氣動分度轉盤、電動分度回轉盤、數控分度回轉盤、伺服分度回轉盤、手動分度盤等。
10、各類非標自動化設備設計定制：裝配機、組裝機、清洗機、噴油機、銑槽機、鋼筋調直切斷機、鋸切機等。
銷軸-全自動鉆孔、單倒角機是由濟南優博世特（m.yz-taobao.com）機械設計有限公司根據客戶要求自主設計制造的非標自動化設備，優博世特（UBOST）擁有獨立知識產權。

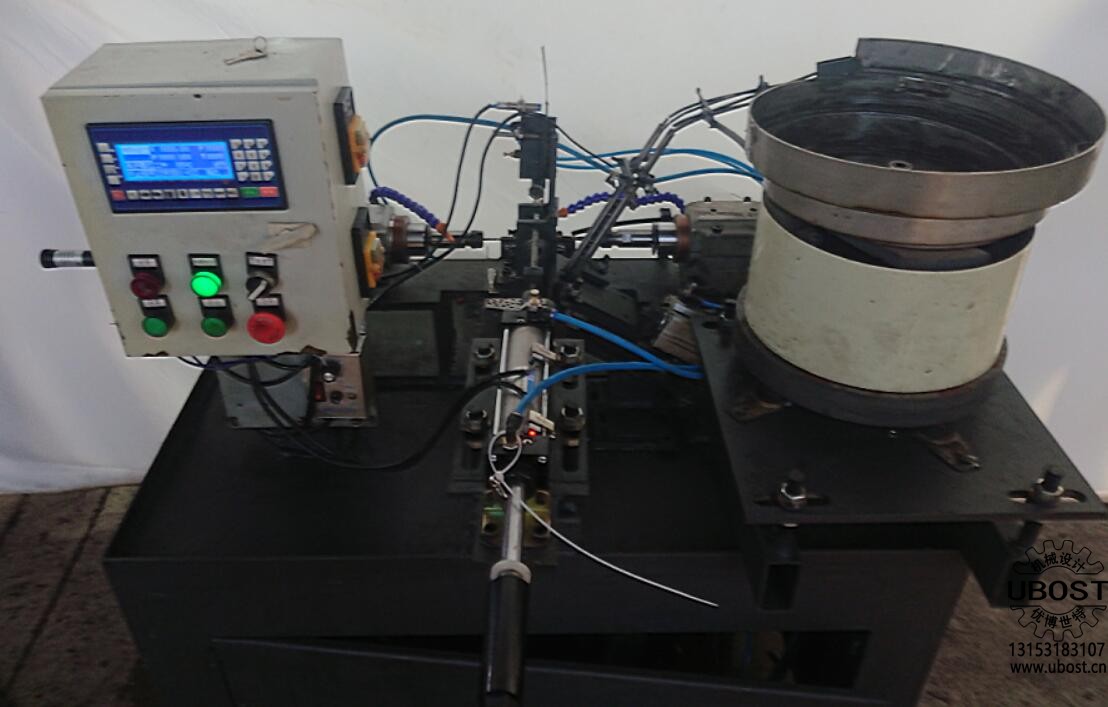

機器配置：
參數 | 配置 | 單位 | 數量 |
型號 | UZ2XZ1-1 | ||
機架 | 尺寸（MM）：1000*600*650 | 臺 | 1 |
氣動鉆孔動力頭 | 74型，主軸電機：750W，行程80MM+油壓緩沖器 | 臺 | 2 |

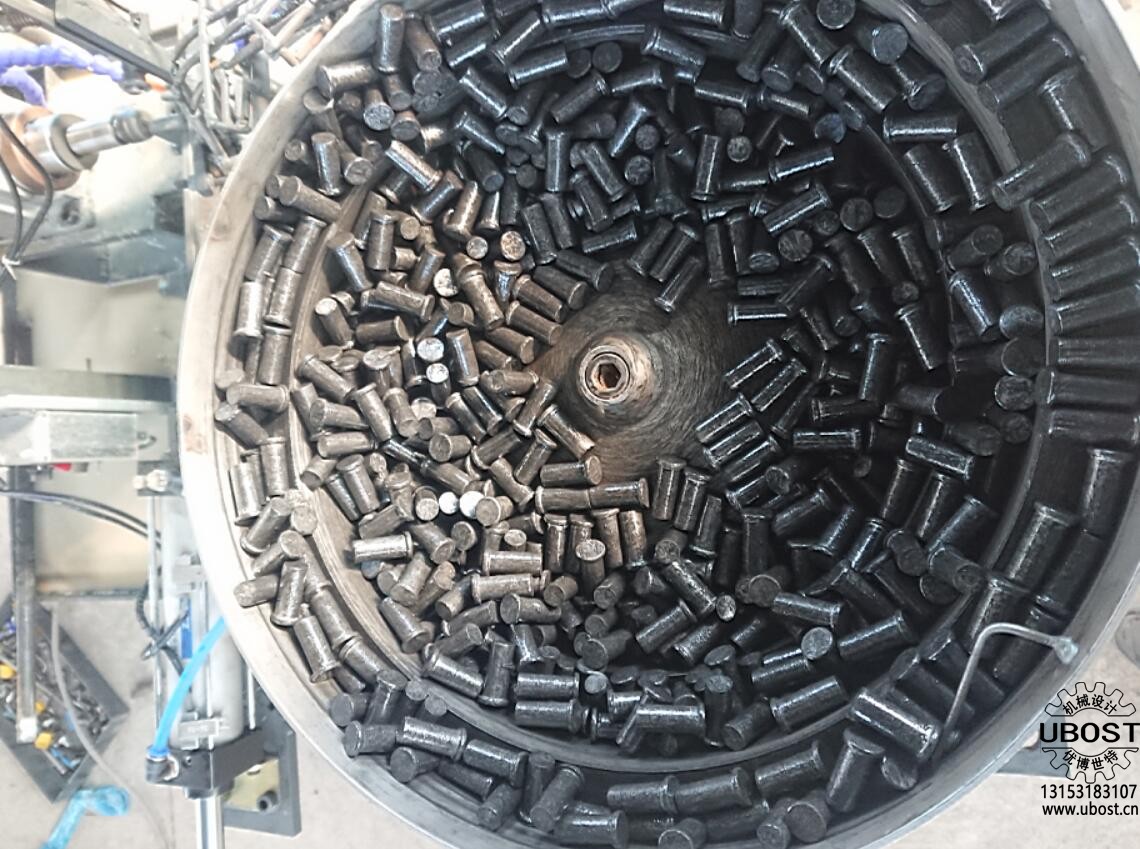

振動盤 | 底盤直徑300MM，上盤直徑350-400MM | 臺 | 1 |
夾緊方式 | 氣缸夾緊， | 套 | 1 |
夾具 | 內園孔夾具 | 套 | 1 |
功率(KW) | 1.54 | ||
主軸轉速 | 2800 | ||
電壓（V） | 380/220，三相四線制 | ||
生產效率（秒/件） | 6-8秒/件 | ||
機重（KG） | 500 | ||
外形尺寸（M） | 1×0.8×1.4 | ||
數控系統 | 單軸數控系統 | ||
操作方式 | 觸摸按鍵 | ||
顯示方式 | 液晶屏 | ||
送料方式 | 振動盤送料 |
本機型優點：
效率高、操作簡單、一人操作多臺。
銷軸-全自動鉆孔、單倒角機是由濟南優博世特（UBOST）機械設計有限公司自主設計研發的專利級數控自動化設備。
機器原理及說明：

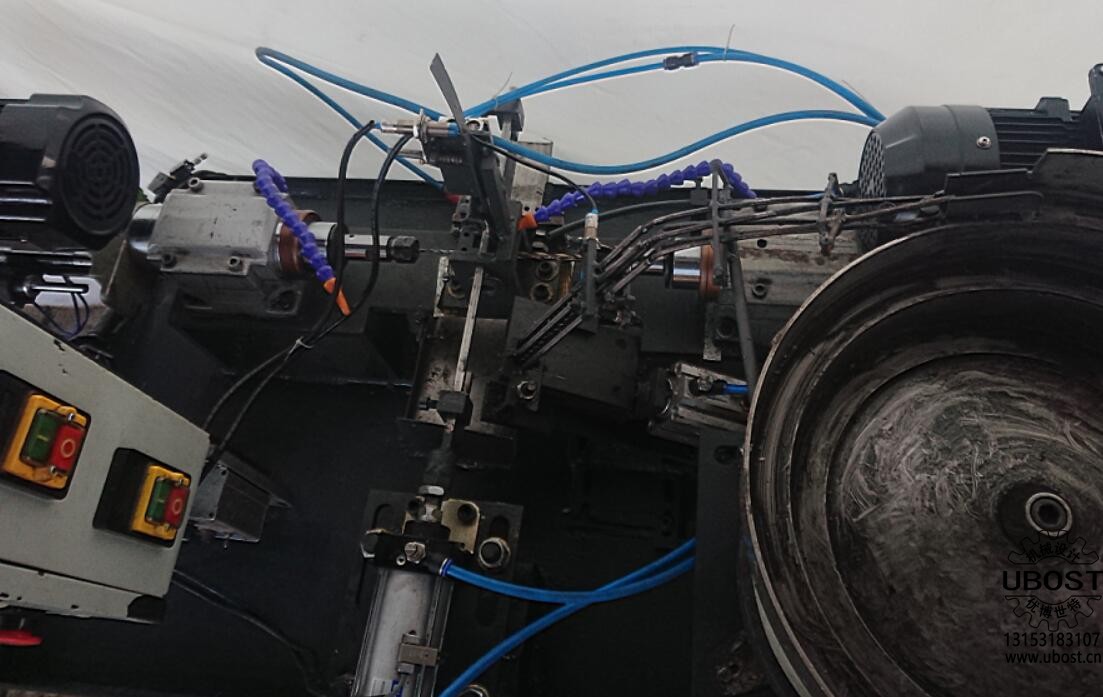

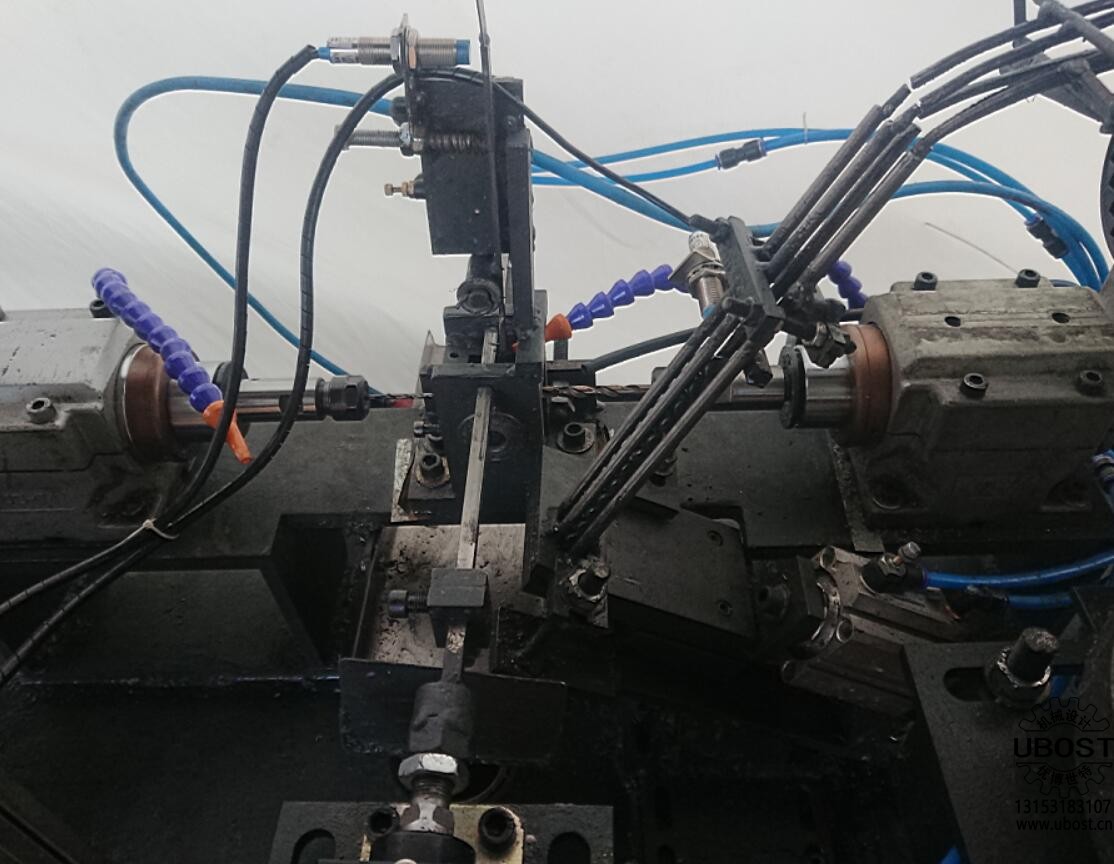

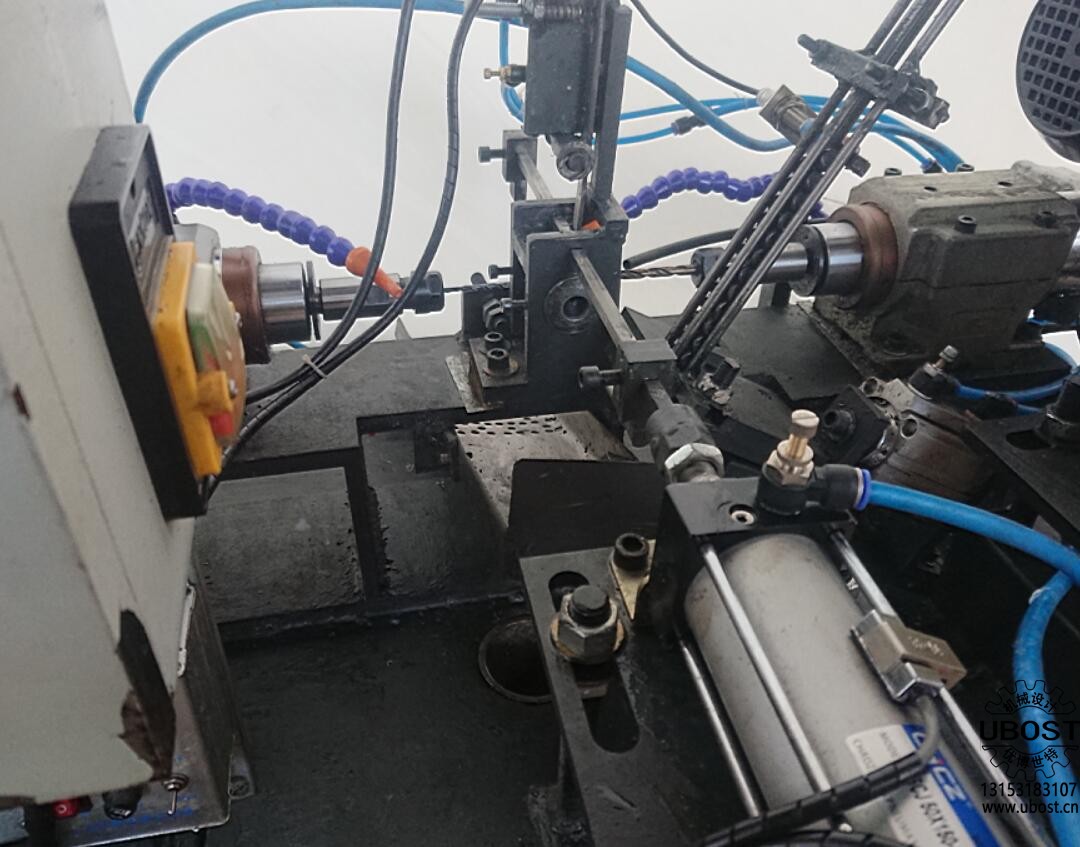

該機通過料斗自動送料到鉆模中，再用氣缸定位，數控系統自動控制二臺鉆孔氣動動力頭進給鉆孔、倒一側角；鉆孔速度及深度可由油壓緩沖器調整，自動落料。
采用液晶屏幕數控系統控制，可隨意編程，存貯多個加工程序；不容易斷鉆頭，實現完全數控操作。一人可同時操作5-10臺機器，節省人工。大幅度提高工作效率。
自動送料，自動夾緊、自動鉆孔、自動倒一側角、自動退料。
380V電源；氣源壓力6-8KG。
優點及使用范圍：
1、本機具有結構合理，操作方便安全可靠，不易斷鉆頭等特點；
2、具有沒料自動報警、停機功能（水泵、主軸、運動部件全停）；
3、具有斷鉆頭自動報警、停機功能；
4、具有鉆頭不快了自動檢測停機、報警功能；
5、鐵削與工件自動分離；
6、鉆孔效率高，一人能操作5-10臺機器；節省 3-6人；
7、經濟實用，投入成本低；
8、本機適用于在銷軸類零件、園柱面上鉆孔；直徑及長短都可調，屬通用機型。
銷軸全自動鉆孔、單倒角機效率參考值列表
序號 | 銷軸規格 | 材料 | 鉆孔 直徑(MM) | 鉆孔 深度 (MM) | 鉆孔效率 （只/分鐘） | 備注 |
1 | Φ6×25-120 | Q235 | 3.5 | 6 | 12-15 | |
2 | Φ8×25-120 | Q235 | 3.5 | 8 | 10-12 | |
3 | Φ10×25-120 | Q235 | 3.5 | 10 | 8-10 | |
4 | Φ12×25-120 | Q235 | 4 | 12 | 7-8 | |
5 | Φ14×25-120 | Q235 | 5 | 14 | 5-7 | |
6 | Φ16×25-120 | Q235 | 6 | 16 | 3-5 |
銷軸全自動鉆孔、單倒角機：

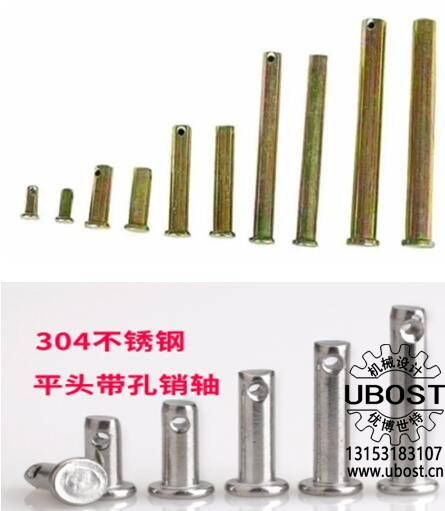

適用在金屬（鋼、鐵、不銹鋼等）：銷軸（GB/T 882-2000銷軸）直徑桿上鉆孔。適應鉆孔零件形狀如下圖：
帶帽銷軸-桿部鉆孔 | |||
適應直徑：Φ5-85 | 長度：25-300 | ||
鉆孔直徑：Φ2-10 | 材料：鐵、不銹鋼等 | ||
| |||
