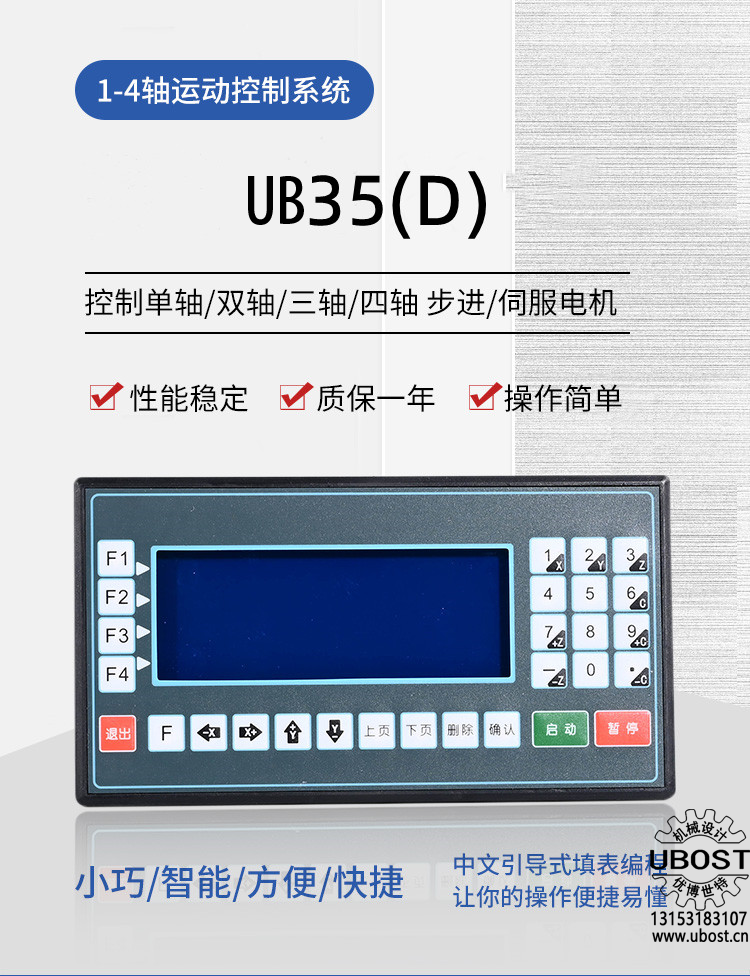

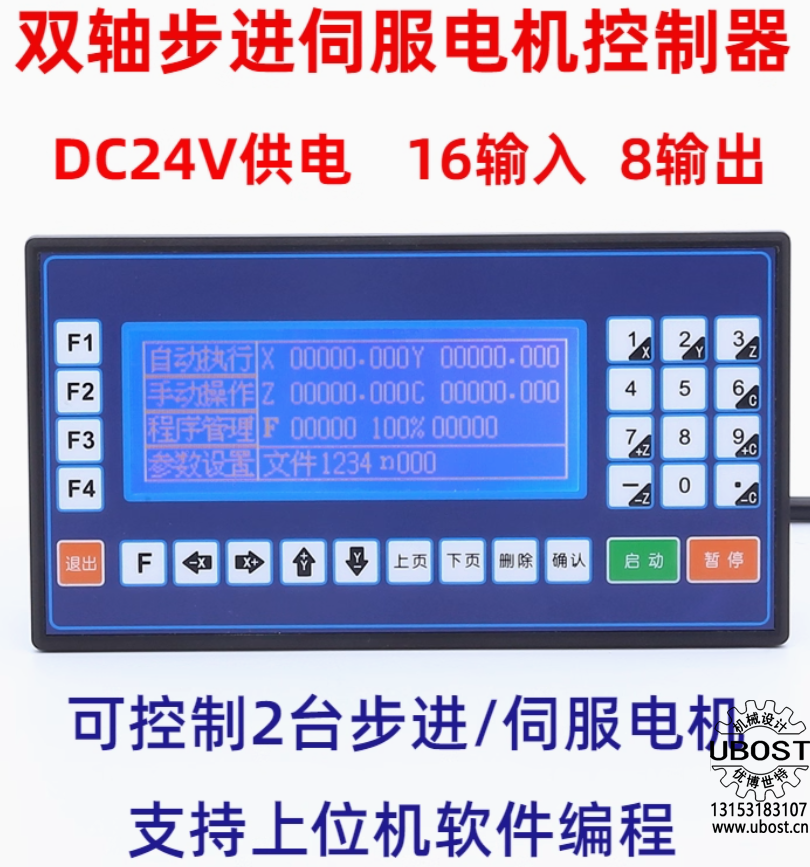

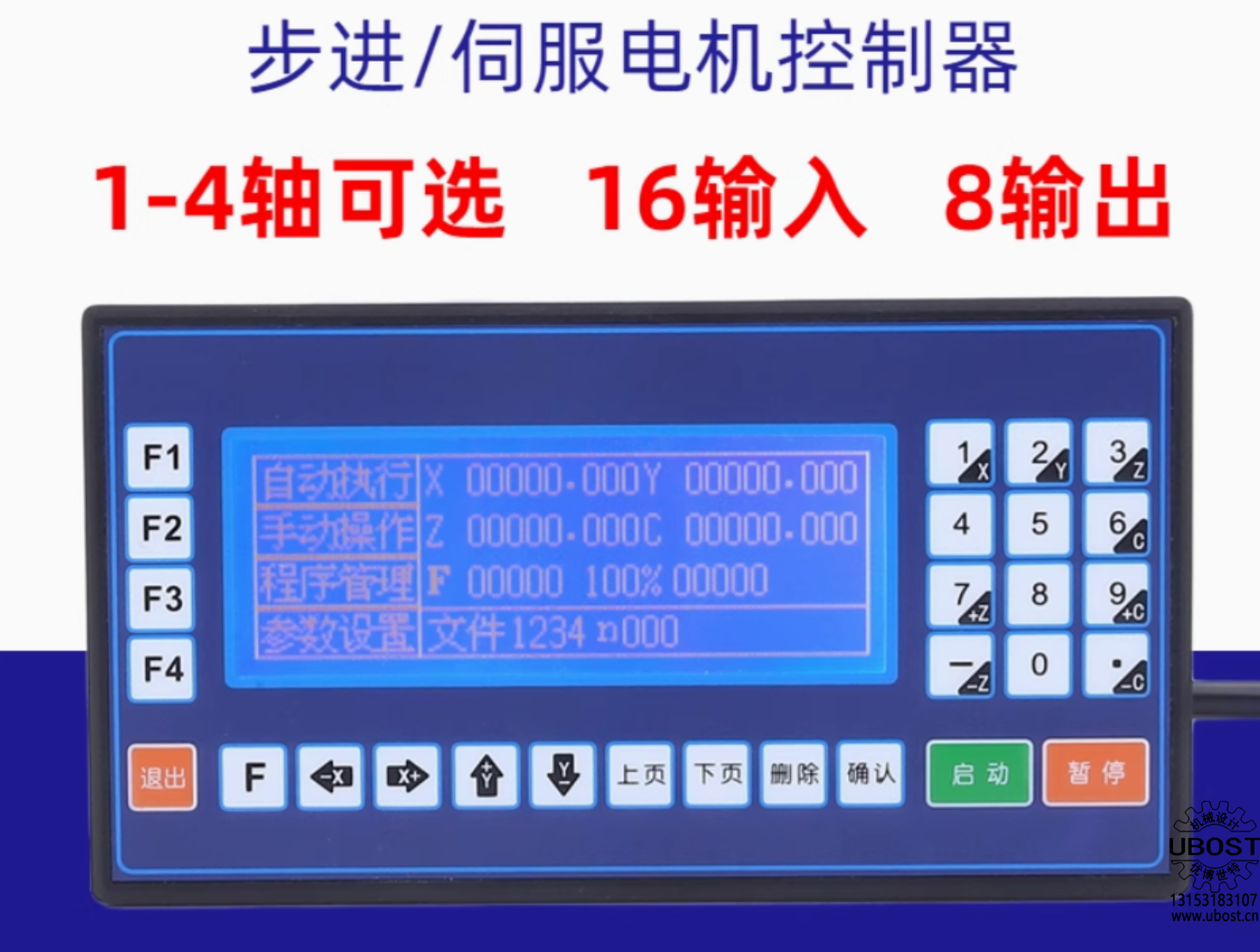

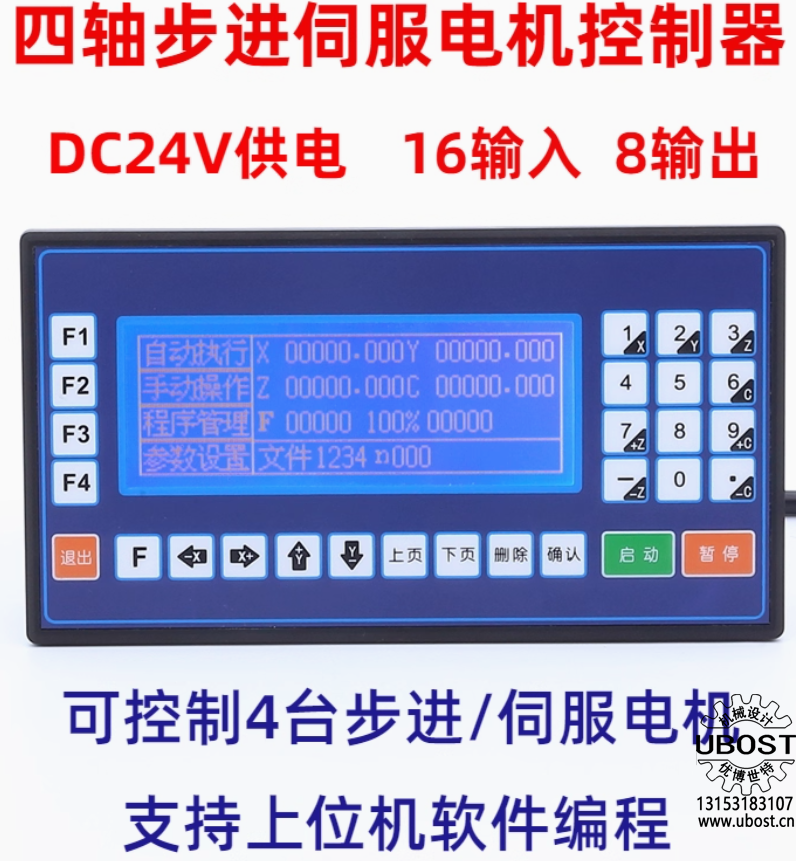

1-4軸步進電機、伺服電機運動控制器、數控系統

（型號：UB35(D)1-4）

       1-4軸步進電機、伺服電機運動控制器采用高性能32位CPU，驅動裝置采用細分步進電機或者伺服電機，配備液晶顯示器，全封閉觸摸操作鍵盤，系統具有高可靠性，高精度，噪音小，操作簡單等特點。

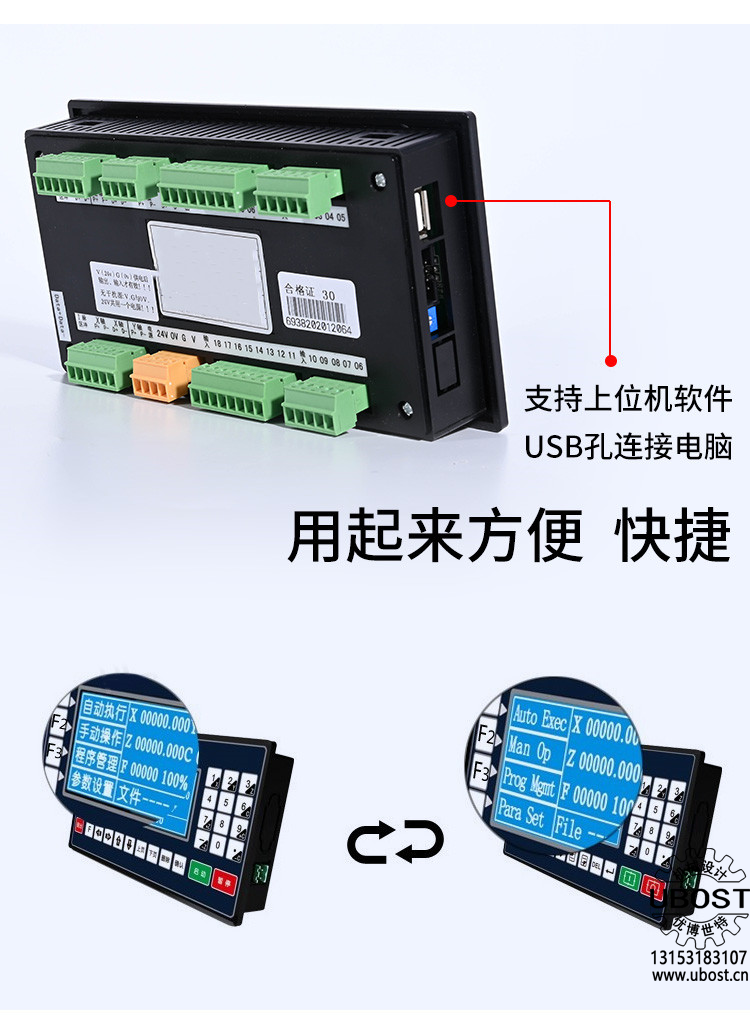

1    主要功能自動：自動運行、空運行、單步運行手動：電機正反轉、回程序零、回機械零、輸出控制程序：程序的編輯，讀入、刪除、保存參數：系統參數、系統自檢、IO設置、用戶及廠商密碼管理等外部手動：控制電機正反轉，啟動、暫停、報警、急停等指令豐富：20條控制指令USB：可以直接用USB線對系統進行供電，方便開機畫面及程序的傳輸，學習與操作隔離IO口：帶有與系統隔離的輸入輸出口，輸出口能力最大可到1A背面直接出端子接口：減少轉接板，背面端子可以直接接線，清晰方便并且節省成本

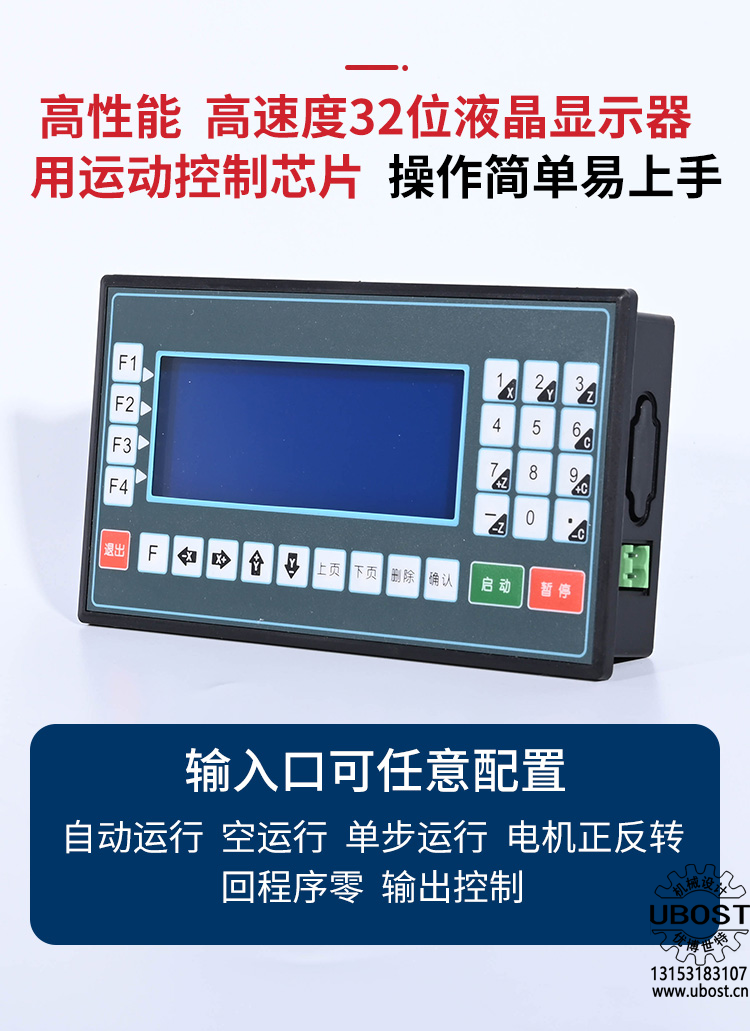

2    系統組成控制系統主要由以下幾部分組成：?高性能、高速度32位?液晶顯示器（分辨率：192×64）?專用運動控制芯片（信號輸出為：5V脈沖+方向）?輸入/輸出（14路光電隔離24V輸入，8路光電隔離24V輸出，單通道額定500mA）?最大程序行480行?觸點按鍵陣列（28鍵）

3    技術指標?最小數據單位：0.001mm?最大數據尺寸：±99999.999mm?快速運動限速：9000mm/min（當脈沖當量為0.001mm時）?最高加工速度限速：9000mm/min（當脈沖當量為0.001mm時）?最高脈沖輸出頻率：150KHz?控制軸數：1-4軸（X,Y,Z,C）?聯動軸數：X,Y,Z,C軸可做直線插補，X,Y可做圓弧插補?電子齒輪：分子:1-99999,分母：1-99999?系統主要功能：自動、手動、程序、參數、自檢、設置等

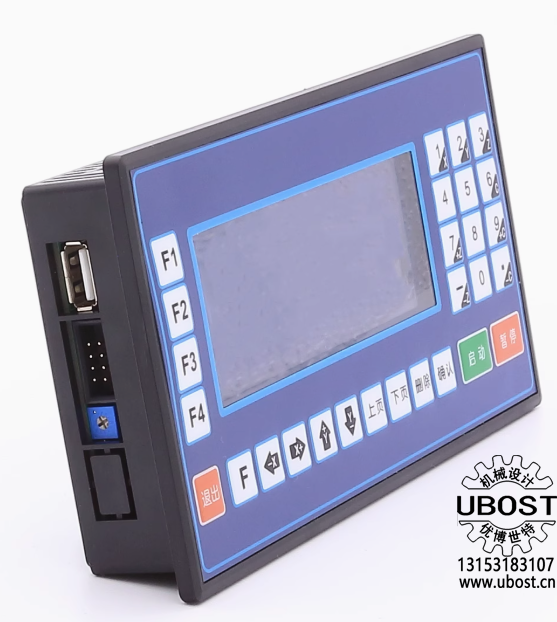

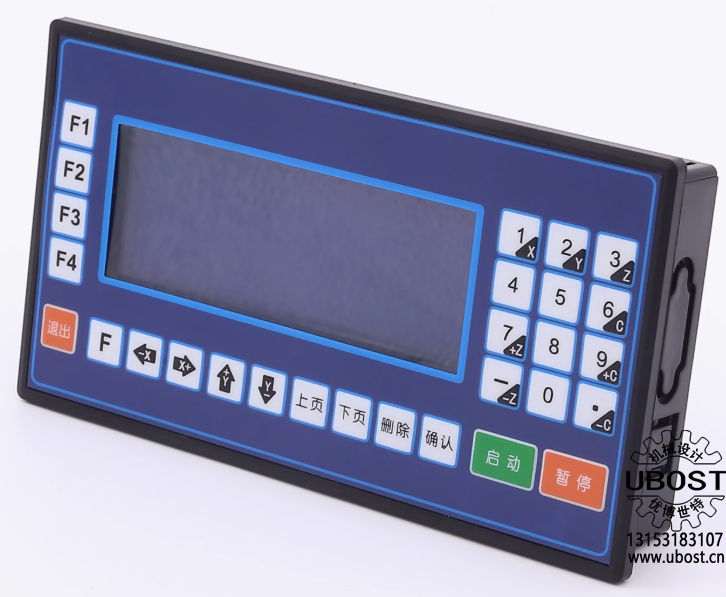

4    外觀及面板?外形尺寸：長×寬×厚172×94×48mm?嵌入口尺寸：長×寬162×84mm，前面板厚4mm。

，包編程。
