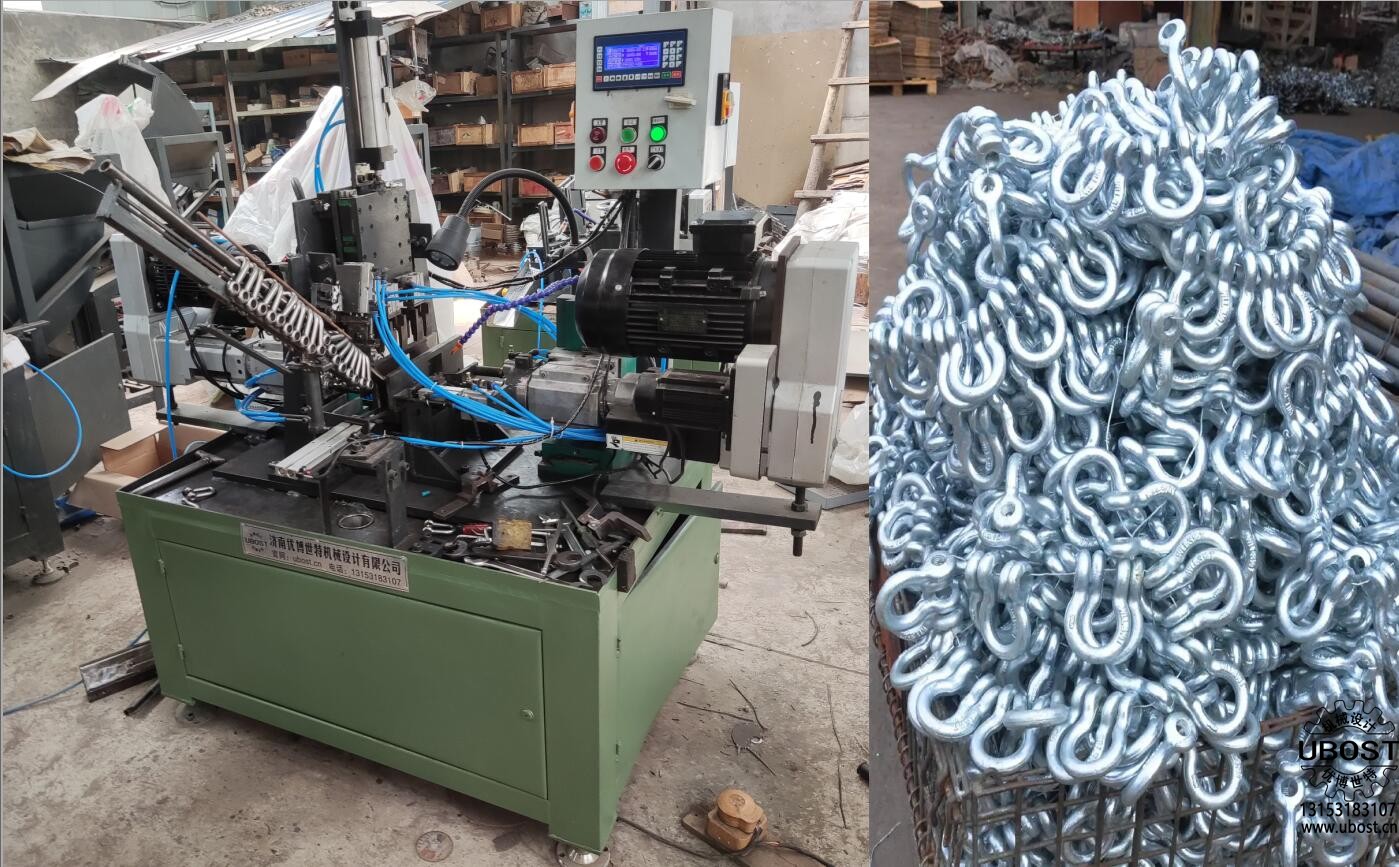

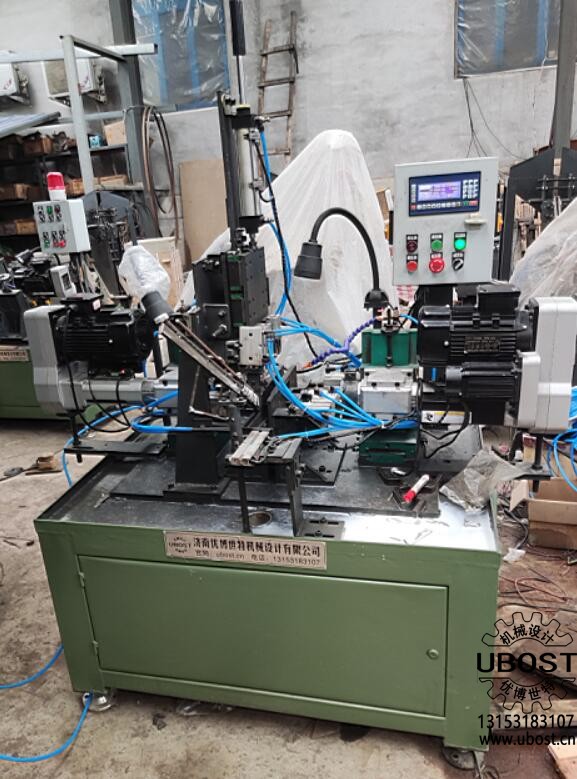

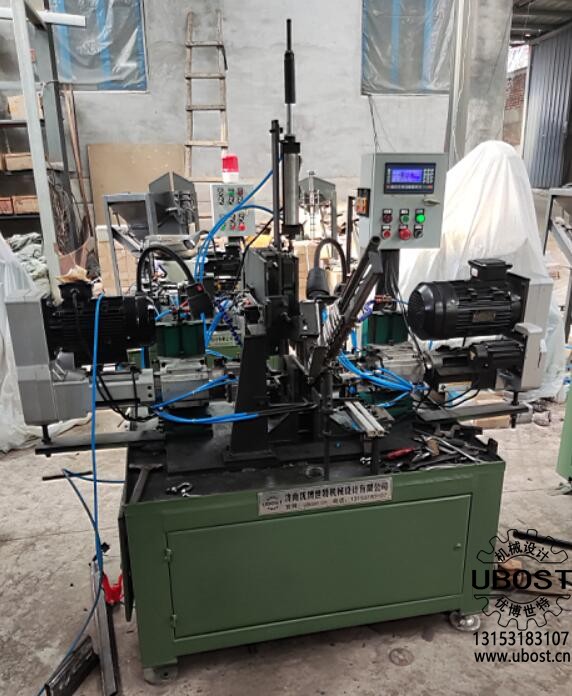

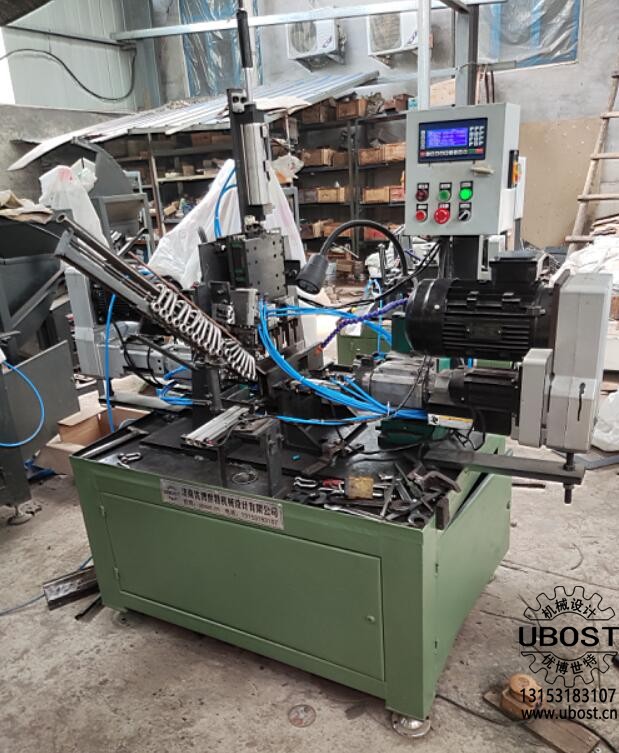

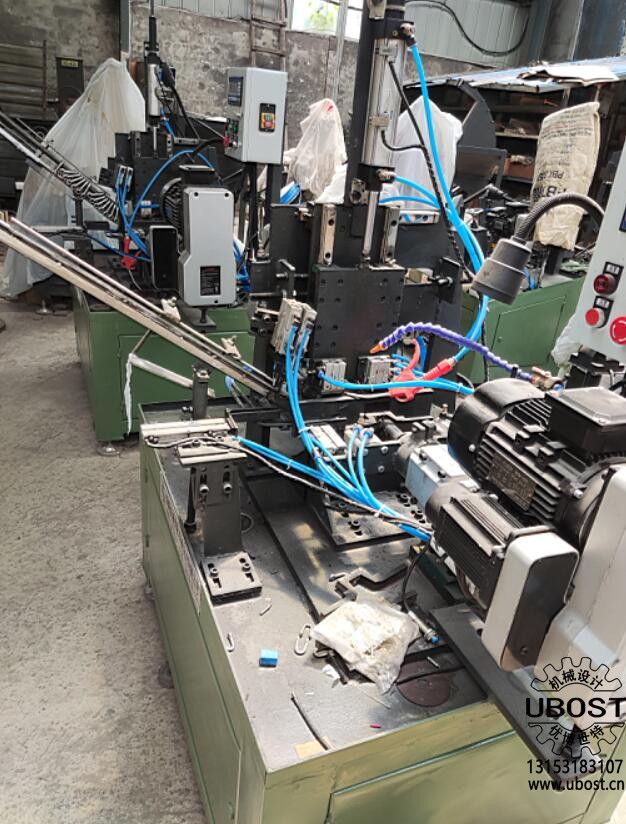

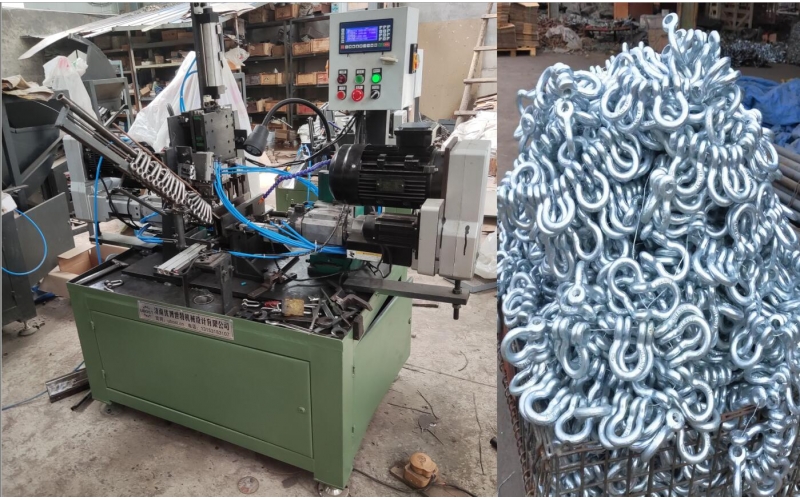

卸扣-兩軸伺服自動鉆孔機
(型號:m.yz-taobao.com-UZXK2)
濟南優博世特機械設計(m.yz-taobao.com)有限公司位于濟南市章丘區,公司簡稱“優博世特”,英文“UBOST”。成立于2010年1月10日,至今15年。在機械行業中,擁有獨立的設計研發及制造能力。優博世特(UBOST)專業設計定制各種非標自動化設備,包括如下:
1、 銷軸類全自動鉆孔倒角攻絲機包括:銷軸全自動鉆孔倒角攻絲機、直銷全自動鉆孔倒角攻絲機、圓柱銷全自動鉆孔倒角攻絲機、扇形銷全自動鉆孔倒角攻絲機、扁銷全自動鉆孔倒角攻絲機、彈簧銷全自動鉆孔倒角攻絲機、開口銷全自動鉆孔倒角機等。
2、 園鋼類全自動鉆孔倒角攻絲機包括:長桿全自動鉆孔倒角攻絲機、直桿全自動鉆孔倒角攻絲機、園棒全自動鉆孔倒角攻絲機、園鋼全自動鉆孔倒角攻絲機、長軸全自動鉆孔倒角攻絲機等。
3、 緊固件類全自動鉆孔倒角攻絲機包括:六角螺栓頭部全自動鉆孔倒角攻絲機、六角螺栓桿部全自動鉆孔倒角攻絲機、螺栓全自動鉆孔倒角攻絲機、螺母全自動鉆孔倒角攻絲機、空心螺栓全自動鉆孔倒角攻絲機、排油螺栓全自動鉆孔倒角攻絲機、關節螺栓全自動鉆孔倒角攻絲機等。
4、 索具類全自動鉆孔倒角攻絲機包括:卸扣全自動鉆孔倒角攻絲機、花蘭全自動鉆孔倒角攻絲機、索具全自動鉆孔倒角攻絲機等。
5、 五金件類全自動鉆孔倒角攻絲機包括:五金件全自動鉆孔倒角攻絲機、標準件全自動鉆孔倒角攻絲機、堅固件全自動鉆孔倒角攻絲機、軸承全自動鉆孔倒角攻絲機、挻桿全自動鉆孔倒角攻絲機、活塞全自動鉆孔倒角攻絲機等。
6、 自動送料數控伺服儀表車床包括:活塞車端面外園-自動送料數控伺服儀表車床、銷軸車槽-自動送料大嘴巴夾頭數控伺服儀表車床、不銹鋼筒車端面-自動送料數控伺服儀表車床等。
7、 舊設備改造:數控車床加裝自動送料,臺鉆改裝加自動伺服電機鉆孔、氣缸夾緊,銑床加裝伺服橫向、縱向進給及升降伺服電機及滾珠絲桿及數控系統,普通車床改裝數控車床等。
8、 各類自動送料機包括:銷軸、螺栓全自動送料機,園棒、園鋼全自動送料機舉升機,各類五金件自動送料振動盤等。
9、 分度轉盤:氣動分度轉盤、電動分度回轉盤、數控分度回轉盤、伺服分度回轉盤、手動分度盤等。
10、 各類非標自動化設備設計定制:裝配機、組裝機、清洗機、噴油機、銑槽機、鋼筋調直切斷機、鋸切機等。
卸扣-兩軸伺服自動鉆孔機是由濟南優博世特機械設計(m.yz-taobao.com)有限公司根據客戶要求自主并獨立設計制造的非標自動化設備,優博世特(UBOST)擁有獨立所有知識產權。


卸扣-兩軸自動鉆孔機參數一覽表
機型參數 | UZXK1 | UZXK2 | UZXK3 |
伺服鉆孔動力頭 | 74型,2臺 | 92型,2臺 | 130型,2臺 |
伺服電機 | 80伺服電機750W | 80伺服電機750W | 130伺服電機750W |
最大鉆孔直徑 | 10 | 18 | 30 |
夾具類型 | 25型氣動夾爪,2組 | 32型氣動夾爪,2組 | 40型氣動夾爪,2組 |
主軸最大行程 | 80 | 100 | 150 |
主軸錐度 | JT6 | JT6 | JT6 |
電機功率(W) | 1.1KW二臺 | 2.2KW二臺 | 3.5KW二臺 |
主軸轉速 | 1000-3800可選 | 500-1800可選 | 200-400可選 |
電壓(V) | 380 | 380 | 380 |
卸扣鉆 孔范圍 mm) | 外徑 | 5-18 | 6-20 | 6-50 |
長度 | 20-80 | 30-100 | 30-120 |
孔徑 | 2-10 | 3-18 | 10-30 |
機重(KG) | 645 | 755 | 985 |
設備外形尺寸(米) | 1.2×0.8×1.2 | 1.4×0.8×1.2 | 1.6×0.9×1.4 |
數控系統 | 數控可編程控制系統TC5520 |
操作方式 | 觸摸按鍵 |
顯示方式 | 液晶屏 |
送料方式 | 人工排料 |
一人操作臺數 | 4-5臺 |

卸扣兩軸自動鉆孔機是由濟南優博世特(UBOST)機械設計有限公司自主設計研發的數控自動化設備。
應用案例視頻:1、卸扣兩軸自動鉆孔機視頻之一 https://v.qq.com/x/page/g3018o7ohbt.html

機器原理及說明:

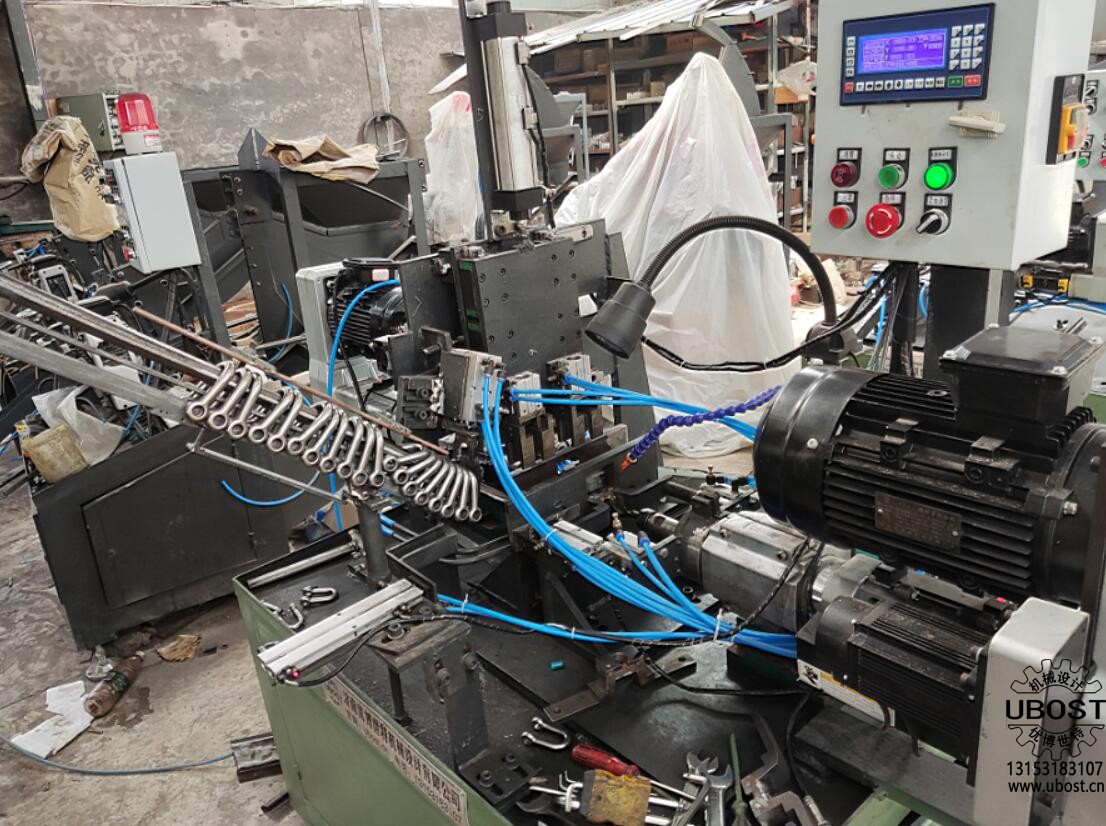

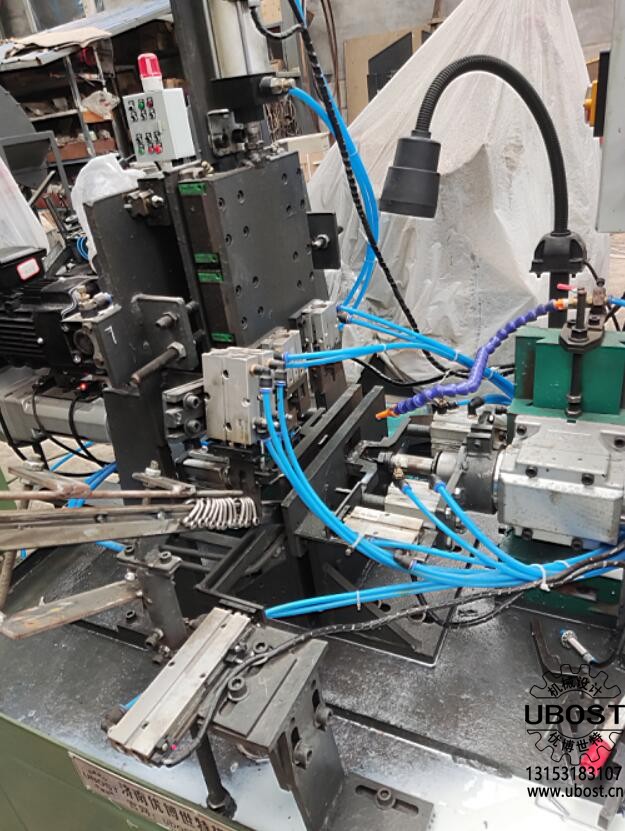

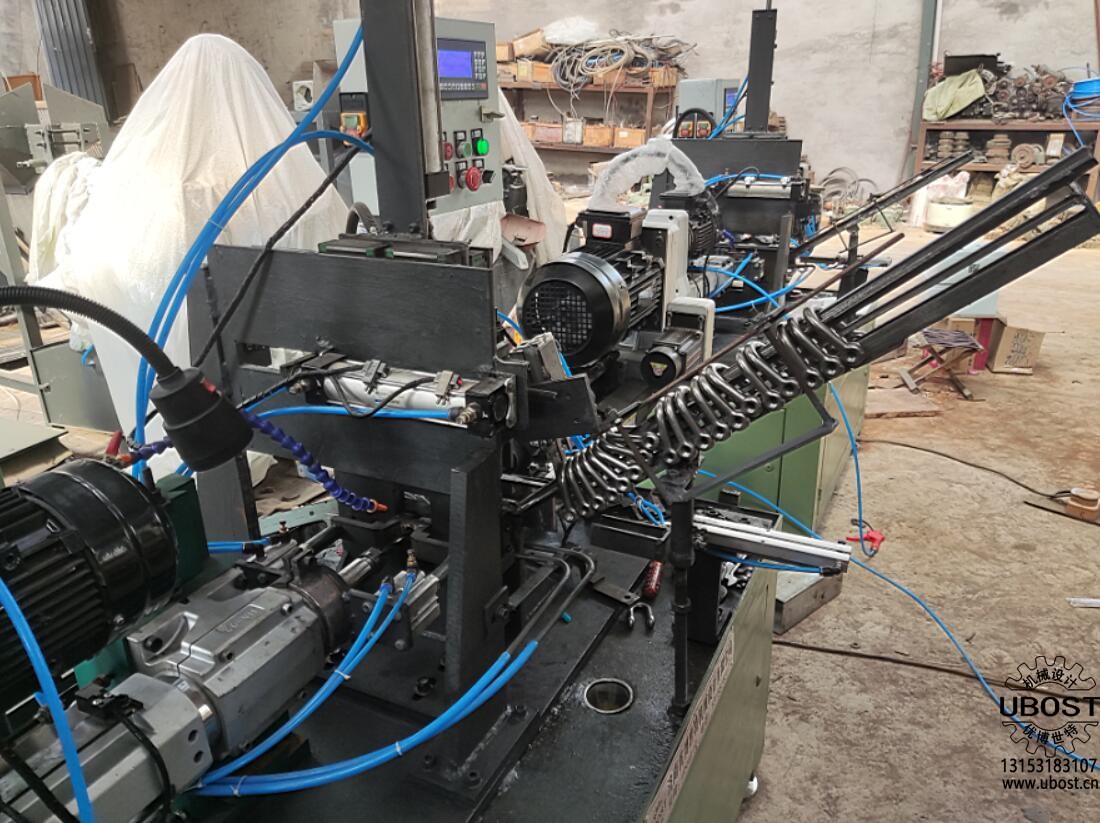

卸扣兩軸自動鉆孔機采用氣缸動作,實現滑道送料、鉆孔,通過滑道自動送料到鉆孔夾具中,數控系統自動控制二臺鉆孔氣動動力頭實現鉆孔;鉆孔速度及深度可由油壓緩沖器調整,自動落料。
采用液晶屏幕數控系統控制,可隨意編程,存貯多個加工程序;斷鉆頭自動報警停機,實現完全數控操作。一人可同時操作3-4臺機器,節省人工。大幅度提高工作效率。
人工排料、自動送料,自動夾緊、自動鉆孔、自動退料。每個動作由氣動在不同工位同時完成,實現鉆孔。
380V電源;氣源壓力6-8KG。
適用鉆孔零件:

零件適用范圍:(單位:毫米)
序號 | 零件名稱 | 長度 | 寬度 | 鉆孔直徑 | 鉆孔位置 |
1 | 卸扣 | 20-100 | 20-100 | 2-16 | 可調 |
|
|
|
|
|
|
優點及使用范圍:
1、本機具有結構合理,操作方便安全可靠,不易斷鉆頭等特點;
2、鐵削與工件自動分離;
3、一人能操作3-4臺機器;節省人工;
4、經濟實用,投入成本低;
5、本機適用于在卸扣、大小及鉆孔大小都可調,屬通用機型。
卸扣兩軸自動鉆孔機效率參考值列表
序號 | 卸扣規格 | 材料 | 鉆孔 直徑(MM) | 鉆孔 深度 (MM) | 鉆孔效率 (只/分鐘) | 備注 |
1 | Φ6×5-40 | Q235 | 3.5 | 6 |
|
|
2 | Φ8×15-40 | Q235 | 3.5 | 8 |
|
|
3 | Φ10×15-40 | Q235 | 3.5 | 10 |
|
|
4 | Φ12×15-40 | Q235 | 4 | 12 |
|
|
5 | Φ14×15-40 | Q235 | 5 | 14 |
|
|
6 | Φ16×15-40 | Q235 | 6 | 16 |
|
|
應用案例視頻:
1、卸扣兩軸自動鉆孔機視頻之一https://v.qq.com/x/page/g3018o7ohbt.html
